2)角焊縫的尺寸限制
a角焊縫的焊腳尺寸
最小焊腳尺寸。角焊縫最小焊腳尺寸hfmin取1．5而(t――較厚焊件的厚度，單位mm)。但對于自動焊，最小焊腳尺寸可減小lmm；對T形連接的單面角焊縫應增加lmm。當焊件厚度小于或等于

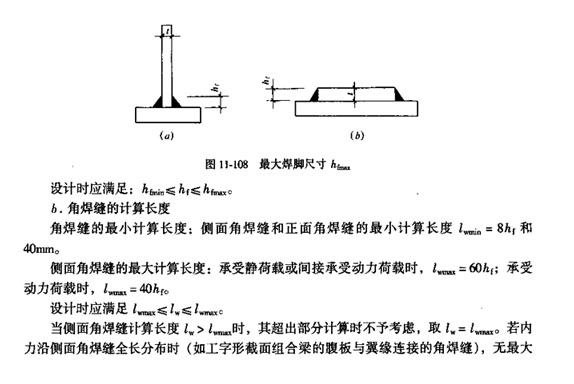

最大焊腳尺寸。角焊縫的最大焊腳尺寸hfmax=1．2‘(t――較厚焊件的厚度，圖11―108)；但焊件(厚度為t)邊緣的最大焊腳尺寸為(圖11―108b)：當t≤
計算長度限制。
3)其他構造要求
a．在直接承受動力荷載的結構中，角焊縫應采用平坡凸形(圖11-106b)或凹面形(圖11
b．當板件的端部僅采用兩側面角焊縫時，每條側面角焊縫長度不宜小于側面角焊縫之間的距離；同時兩側面角焊縫之間的距離不宜大于16t(t>
c．在搭接連接中，搭接長度不得小于焊件較小厚度的5倍，并不得小于
d．在次要構件或次要焊縫連接中，如計算所需的焊縫長度過小時，可采用斷續角焊縫。斷續角焊縫之間的凈距不應大于15t(對受壓構件)或30t(對受拉構件)，t為較薄焊件的厚度。

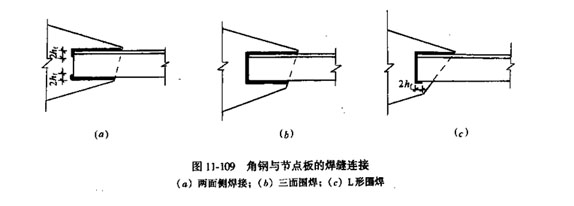

e．桿件與節點板的連接焊縫一般宜采用兩面側焊(圖11
當角焊縫的端部在桿件轉角處作長度為2Af的繞角焊時，轉角處必須連續施焊(圖11―
