3)局部穩定

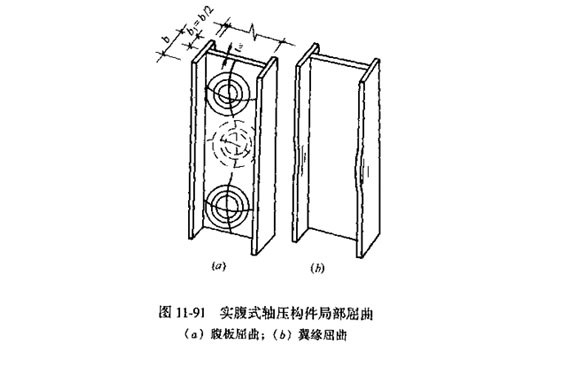

實腹式組合截面(如工字形、箱形等)的軸心受壓構件都是由板件組成，如果這些板件過薄，則在均勻壓應力作用下，將偏離其正常位置而形成波形屈曲，這種現象稱局部失穩(圖11-91)。

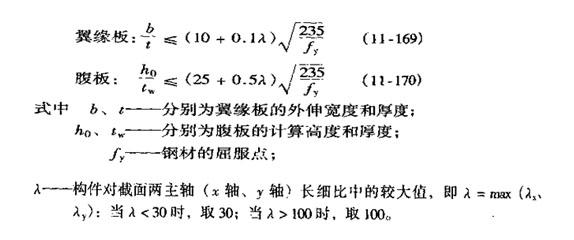

《鋼結構規范》對實腹式組合截面的軸心受壓構件的局部穩定采取限制板件寬(高)厚比的辦法來保證。對于工程中常用的工字形組合截面軸心受壓構件，翼緣板和腹板的局部穩定計算如下：
由于軋制的工字鋼、槽鋼的翼緣板和腹板均較厚，局部穩定均能滿足要求，不必計算。
4)剛度
軸心受壓構件的剛度同軸心受拉構件一樣用長細比來衡量。
對于受壓構件，長細比更為重要。長細比過大，會使其穩定承載力降低太多，在較小荷載下就會喪失整體穩定，因此其容許長細比[]限制更應嚴格。受壓構件的容許長細比按《鋼結構規范》表5．3．8采用。
構件的計算長度的確定，見《鋼結構規范》第5．3節。
5)軸心受壓構件截面的設計原則
a．截面面積的分布應盡可能遠離主軸線，以增加截面的回轉半徑，從而提高構件的穩定性和剛度。具體措施是在滿足局部穩定和使用等條件下，盡量加大截面輪廓尺寸而減小板厚，在工字形截面中應取腹板較薄而翼緣較厚。
b．使兩個主軸的穩定系數盡量接近，這樣構件對兩個主軸的穩定性接近相等，即等穩定設計。
c．便于與其他構件連接。
d．構造簡單、制造方便。
e．選用能得到供應的鋼材規格。
單角鋼截面適用于塔架、桅桿結構。雙角鋼便于在不同情況下組成接近等穩定的壓桿截面，常用于節點連接桿件的桁架中。用單獨的熱軋普通工字鋼作軸心受壓構件，制造上省工，但它的兩個主軸回轉半徑相差較大，當構件對兩個主軸的計算長度相差不多時，其兩個主軸的穩定性相差很大，用料費。用三塊鋼板焊成的工字形組合截面軸壓柱，具有組織靈活、截面的面積分布合理，便于采用自動焊和構造簡單等特點。這種截面通常高度和寬度做得相同，當構件對兩個主軸的計算長度相差一倍時，能接近等穩定，故應用最廣。
箱形、十字形、鋼管截面，其截面對兩個主軸的回轉半徑相近或相等，箱形截面的抗扭剛度大，但與其他構件的連接比較困難。格構式軸壓構件的優點是肢件的間距可以調整，能夠使兩個主軸穩定性相等，用料較實腹式經濟，但制作較費工。格構式軸心受壓構件的計算有強度、整體穩定、單肢穩定、剛度及連接肢件的綴材計算等內容。
