建筑結構輔導講義：單層廠房的結構體系15
瀏覽
收藏
四、吊掛、懸索
自然界中懸掛結構并不多，攀藤植物的長藤是原始的索，人類會編繩后，吊于河谷兩岸的大樹上，成了空中的“飛梁”。懸掛結構用于建筑，始于19世紀中葉，但發展遲緩。
20世紀中葉，出現了高強鋼材，促進了懸索結構的大發展。懸索結構用于中、大跨結構，優于其他結構形式，采用拉力柔索，與傳統外形迥異，造形新穎，形式多樣，創造出各種建筑類型。懸掛結構的分類至今尚無定論，按其形成方式不同，暫分成兩大類：
(1)吊掛結構；
(2)懸索結構。
兩者之間的區別在于被懸掛起來的結構不同，前者是用索結構外的其他結構吊掛起來，后者是吊掛索的本身就是屋蓋索結構。
(一)吊掛結構
吊掛結構又稱懸吊結構。在吊掛結構中，鋼索僅作為吊掛其他結構構件用的支承拉索，然后把拉力傳給墩力、塔架、桿柱的芯筒上，故實為支承懸索與其他結構組合形成的 混合結構。其傳力方式僅有兩種：―種是與懸索吊橋一樣的懸吊式；另一種是與斜拉橋― 樣的斜拉式。

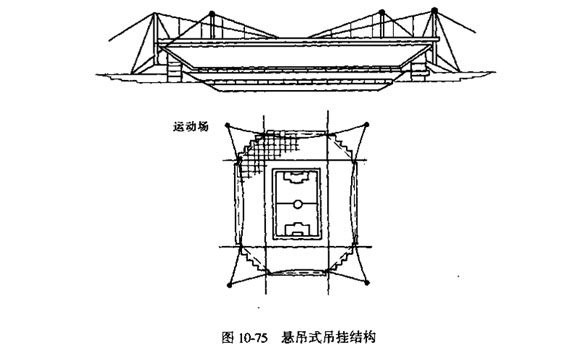

1.懸吊式
在條形高層建筑的兩端設置剛勁的豎向芯筒，多根主鋼索拉設于兩芯筒端部之間，呈懸鏈狀，在主鋼索以下懸吊各層樓蓋，均向上吊掛在鋼索上，即由鋼索兜著。兩芯筒頂端 之間乃剛勁結構，作為平衡主鋼索拉力的壓桿，詳見圖10―75。

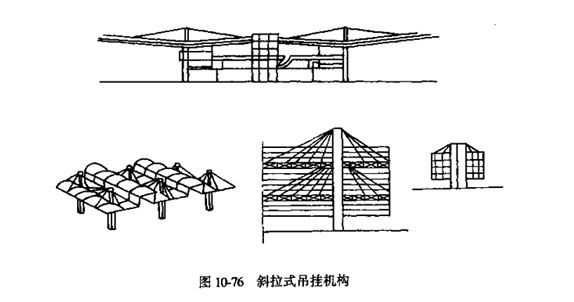

2．斜拉式
斜拉式：在建筑需要懸掛很大跨度，采用懸壁板、梁、桁架或殼都不經濟時，可采用斜拉索以減小構件的跨度，達到減小截面、用料經濟、屋蓋輕盈的目的。在塔形高層建筑中也出現了懸吊屋蓋與樓蓋。從一個或多個剛勁芯筒頂部，向四周伸出斜拉鋼索，吊掛住從芯核上部向四周懸挑的梁或桁架的外端，形成―個懸吊整個建筑物的主要承重結構。在斜拉索的下端，即懸挑梁或桁架的外端，沿房屋四周向下懸掛豎向鋼索，各層樓蓋梁的內端支于芯筒上，其外端支于豎向鋼索上，詳見圖10-76。
