建筑結構輔導講義：單層廠房的結構體系13
瀏覽
收藏
三、網殼、網架
網殼，顧名思義即為網狀殼體，是格構化的殼體。網架，與網殼相仿，是格構化的板，即網板。
(―)網殼
20世紀中葉，歐美人工費劇增，殼體施工需用的模板與腳手架費料、費工，其應用受到了影響。適逢焊接技術更趨完善，高強鋼材不斷出現，電算技術突飛猛進，給網殼準 備了物質基礎；但更為重要的是網殼結構具有其非凡的優越性，故發展迅猛。網殼結構多 用于大跨度，目前已經發展成為大跨結構中應用普遍的結構形式之一。
網殼分為筒網殼、球網殼、扭網殼。 ”
1．筒網殼
外形是圓柱面筒形，又叫柱面網殼。它覆蓋的平面為矩形，橫向短邊為端邊(l2)， 縱向長邊為側邊(l1)，其整體傳遞外荷的方式與筒殼類似，按網肋構成與傳荷方式的不 同，網殼可分為兩類，一類是拱式受壓的筒網殼(類似短筒殼)；另一類是梁(桁架)式受彎的筒網殼(類似長筒殼)。

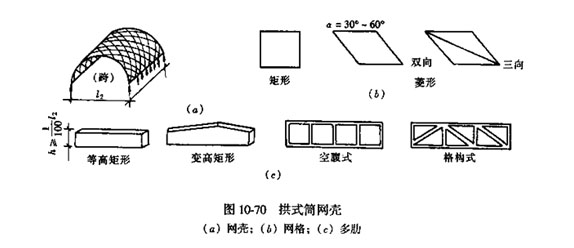

拱式筒網殼見圖10-70，其受力特征是以受壓為主的平面拱，為單向抗衡并傳遞外荷的平面結構。既然梁可以構成雙向的井字梁，同樣拱也可以實現空間多向抗衡并傳遞外荷的空間結構――多向拱，多向拱具有良好的空間剛度，能抵抗縱向側力，無需支撐。

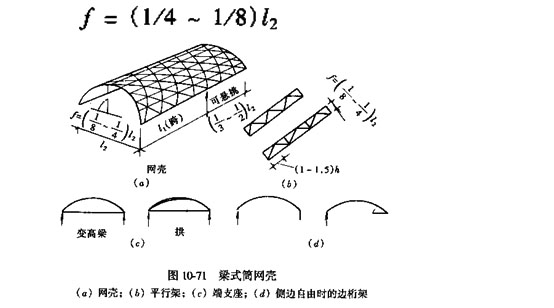

梁式筒網殼見圖10-71，其受力特征――格構化折板殼，折板殼的受力狀態與長筒殼一樣，其折縫上的豎載是由相鄰折板以板平面內的橫向力來抗衡。若每塊平面折板代之以一榀平面桁架(稱平桁架)，且相鄰兩桁架的上、下弦桿合二為一，這就成了梁桁架(或稱桁架式)筒網殼，即梁式筒網殼，矢高
2．球網殼
球網殼即網穹。世界上容納觀眾最多的美國新奧爾良“超級穹頂”體育館為直徑207．

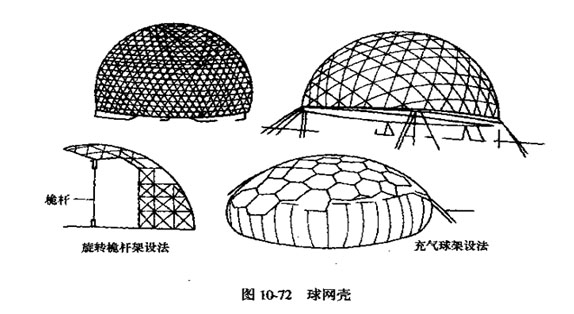

球網殼及其架設法見圖10-72。
3，扭網殼 反向雙曲的扭殼具有最大的優勢是雙向直紋。在直紋方向可以毫無阻礙的設置單根肋桿或桁架式網肋，就能構成雙曲扭面，扭網殼就是這樣構成的。近年來，又出現了一種應力蒙皮結構，它是把薄鋼板固定在骨架上以很高的抗剪強度與骨架協同工作，共同抗衡外荷。網板主要受薄剪力，彎曲應力可略去不計。這種結構在工業產品已普遍應用，如輪船、龜機外殼，20世紀50年代后應用于建筑屋蓋，充分顯示出其輕質、高強、經濟、合理的優越性。
