建筑結構輔導講義：單層廠房的結構體系6
瀏覽
收藏
五、單層廠房的柱間支撐
(一)柱間支撐的基本知識
1．為確保廠房承重結構的正常工作，應沿廠房縱向在柱子之間設置柱間支撐，其作用是：
(1)用以保證廠房的縱向穩定與空間剛度；
(2)決定柱在排架平面外的計算長度；
(3)承受廠房端部山墻風力、吊車縱向水平荷載及溫度應力等，在地震區，還將承受廠房縱向地震力，并傳至基礎，，

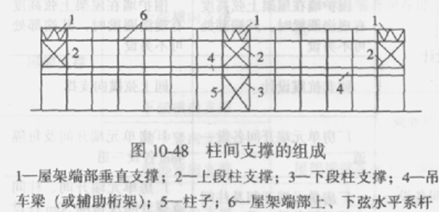

2．柱間支撐由以下各部分組成(圖10-48)：
(1)在吊車梁以上至屋架下弦問設置的上段柱的柱間支撐，以及當為雙階柱時在上下兩層吊車梁之間設置的中段柱的柱間支撐；
(2)在吊車梁以下至柱腳處設置的下段柱的柱問支撐。 屋架端部垂直支撐及屋架上、下弦水平處的縱向系桿、吊車梁及輔助桁架、柱子本身等也是柱間支撐體系的組成部分。

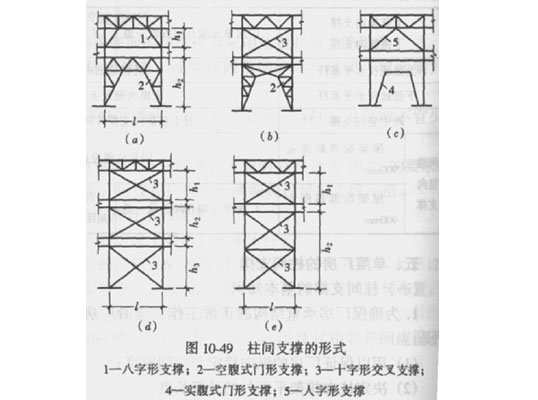

3．柱間支撐按構造主要分為下列形式：
(1)十字形交叉支撐[圖10-48和圖10-49(d)、(e)]
(2)空腹式門形支撐[圖10-49 (a)、 (b)]
(3)實腹式門形支撐[圖10-49 (c)]
(4)八字形支撐[圖10-49(a)]
(5)人字形支撐[圖10-49(c)]
(6)十字形交叉支撐由于構造簡單，傳力直接，用料省，并且剛度較大，所以是常用的一種形式。門形支撐由于構造較復雜，用料較多且剛度較差(如空腹式門形支撐)，所以只在特殊需要時采用。
對于上段柱的柱間支撐，當柱距l與柱間支撐的高度h1之比l/h1≥2時，宜采用人字形支撐；當l/h1≥2．5時，宜采用八字形支撐。
對于下段柱的柱間支撐，當高而不寬，其l/h2≈0.5時，可采用兩道十字形交叉支撐，如圖10-49(e)所示。當受生產工藝和設備布置限制，不能采用十字形交叉支撐時，則可采用門形支撐。此時宜采用圖10-49(b)的形式，這種空腹式門形支撐中的主要桿件均為受拉桿件，構件截面較小，比圖10-49(a)的形式經濟合理。
實腹式門形支撐[圖10-49(c)]與空腹式門形支撐相比，其剛度較大，但耗鋼量多，制作安裝工作量較大，所以僅當重型、特重型廠房剛度要求高，且下段柱的柱間支撐必須設門形支撐時方可采用。 雙階柱之中段柱的柱間支撐，一般可按上段柱的柱間支撐的設計原則考慮。
