建筑結構輔導講義：單層廠房的結構體系4
瀏覽
收藏
9.為檢修橋式吊車而設的電動葫蘆，其軌道梁一般沿平行于屋架跨度方向設置，并 通過支承梁與屋架連接，此時宜按圖10-40(b)所示增設支承梁頂面的局部水平支撐以及 屋架下弦橫向水平支撐和垂直支撐。
10．屋架縱向支撐的設置：
屋架縱向支撐的設置與廠房跨數、高度、廠房是否等高，屋蓋結構形式，吊車類型、起重量和工作制等因素有關。
屋架縱向支撐除端斜桿為下降式的梯形屋架可在上弦平面設置外，其他形式的屋架均 應設在屋架下弦平面，并盡可能的與下弦橫向水平支撐形成封閉的支撐系統。
通常，在下列情況之一者，宜設置下弦縱向水平支撐：
(1)沒有特種橋式吊車(如硬鉤、磁力、抓斗、夾鉗和剛性料粑等橋式吊車)，壁行吊車或雙層吊車的廠房。

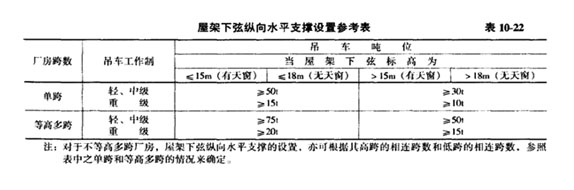

(2)設有一般橋式吊車的廠房，當符合表10-22的條件時。
(3)廠房內設有較大振動設備(如≥5．0t的鍛錘、重型水壓機或鍛壓機、鑄件水爆池及其他類似的振動設備)時。
(4)當屋架采用托架支承時。
(5)在廠房排架柱之間設有墻架柱且墻架柱以下弦縱向水平支撐為支承點時。
(6)在廠房排架計算中考慮空間工作時。
11．屋架下弦縱向水平支撐的設置，應根據具體情況，沿所有縱向柱列，或部分縱向柱列設在屋架下弦的端部節間內。設置時，可參考下列要求確定：

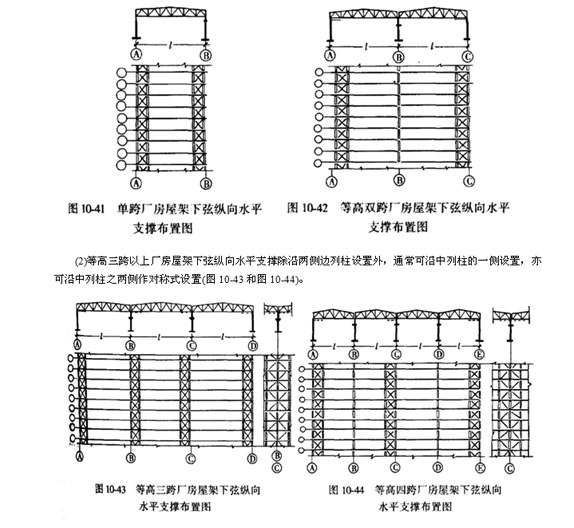

(1)單跨和等高雙跨廠房的屋架下弦縱向水平支撐，應分別沿兩側邊列柱設置(圖 10-41和圖10-42)。
(3)對于不等高多跨廠房屋架下弦縱向水平支撐的設置，可根據其高跨的相連跨數和低跨的相連跨數分別按上述要求確定。
(4)只要設有托架，都必須在設有托架的柱間布置屋架下弦縱向水平支撐；當只在局部柱間設有托架時，可僅在設有托架的柱間及其兩端相鄰的柱間設置屋架下弦縱向水平支撐。
(5)設有重級工作制且起重量較大的吊車的廠房，以及設有特種吊車的廠房，其屋架下弦縱向水平支撐應設置得較密一些，其密集程度應視廠房的跨度、高度和跨數，以及吊車的起重量和工作制等情況決定。
