四、框架剪力墻結構
(一)框架剪力墻結構的受力特點及適用范圍
1．框架剪力墻(或稱框剪結構)，廣泛應用于高層辦公和公共建筑，也大量應用于高層旅館建筑。
框架剪力墻結構是由框架構成自由靈活的使用空間，來滿足不同建筑功能的要求；同時又有足夠的剪力墻，具有相當大的剛度，從而使結構具有較強的抗震能力，大大減少了建筑物的水平位移，避免填充墻在地震時嚴重破壞和倒塌。所以在有抗震設計要求時，宜優先采用框剪結構代替框架結構。

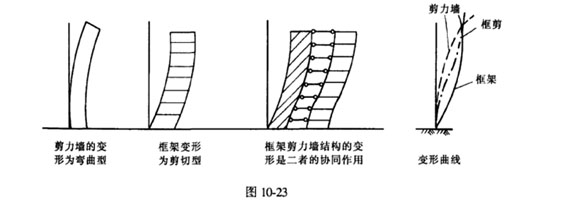

2．框剪結構的受力特點
(1)水平力通過樓板傳遞分配到剪力墻及框架。

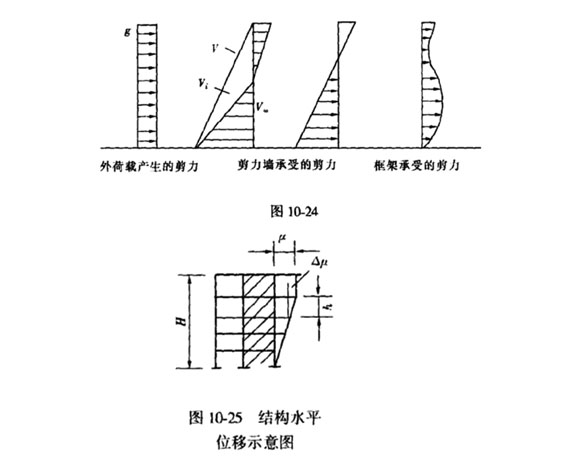

(2)水平力產生的剪力在底部主要由剪力墻承擔，因剪力墻在水平力作用時，底部變形小。但到頂部時，剪力主要由框架承擔。即框架在頂部時變形較小(圖10-24)。
(二)框剪結構中剪力墻的數量
1．剪力墻的多少直接影響抗震能力，震害調查發現墻數量增加震害減少，日本福井和十勝沖地震中，鋼筋混凝土墻每平方米樓面平均剪力墻長度少于
2．合理的數量
(1)按許可位移值決定
按《高層規程》許可位移的限值來核算結構必要剛度。
一般裝修標準的框剪結構頂點位移與全高之比；μ／H不宜大于1／700；較高裝修時，μ／H不宜超過1／850，或由層間相對位移與層高之比Δμmax／H的限制值來控制。
(2)用結構自震周期和地震作用來校核 一般較合理的基本自震周期為：
n為結構層數
3．剪力墻的布置
(1)剪力墻應沿各主要軸線方向布置，矩形，L形和槽形平面中，沿兩個正交軸方向布置。
(2)應縱橫方向同時布置，并使兩個方向的自振周期比較接近。
(3)剪力墻的布置原則是：均勻、分散、對稱、周邊。
(4)宜布置在：豎向荷載較大處、平面形狀變化處、樓電梯間處。
(5)不宜在伸縮縫和防震縫兩側同時布置，縱向剪力墻不宜布置在端部，宜布置在中部。
(6)剪力墻的長度不宜太長，總高度與長度之比宜大于2。單肢墻長度不宜大于

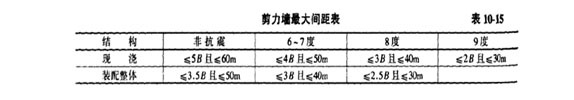

(7)剪力墻的最大間距(見表10-15)。
注：B――建筑物的寬度。
剪力墻之間的樓面有較大開洞時剪力墻的間距還應小一些。實際工程中，剪力墻的間距一般在2．5B及
(8)框剪結構體系中，在設剪力墻后，框架柱應保留，柱作為剪力墻的端部翼緣，可加強剪力墻的承載能力和穩定性，且剪力墻的端部配筋可配置在柱截面內，使剪力墻可一直堅持工作到最后。對比試驗表明，取消框架柱后的剪力墻的極限承載力將下降30％。
(9)位于樓層上的框架梁也應保留，雖然在內力分析時不考慮剪力墻上的框架梁的受力，但梁作為剪力墻的橫向加勁肋，也可提高剪力墻的極限承載力。對比試驗，無梁的剪力墻極限承載力要降低10％。當實在無法加梁時，也應設置暗梁，暗梁的高度與明梁相同，縱筋與箍筋均與明梁相同。
(10)剪力墻宜設在框架柱的軸線內，保持對中，，不宜設在柱邊。
