三、剪力墻結構
(一)剪力墻的概念和結構效能
1．建筑物中的豎向承重構件主要由墻體承擔時，這種墻體既承擔水平構件傳來的豎向荷載，同時承擔風力或地震作用傳來的水平地震作用。剪力墻即由此而得名(抗震規范定名為抗震墻)。
2．剪力墻是建筑物的分隔墻和圍護墻，因此墻體的布置必須同時滿足建筑平面布置和結構布置的要求。
3，剪力墻結構體系，有很好的承載能力，而且有很好的整體性和空間作用，比框架結構有更好的抗側力能力，因此，可建造較高的建筑物。
4．剪力墻的間距有一定限制，故不可能開間太大。對需要大空間時就不太適用。靈活性就差。一般適用住宅、公寓和旅館。
5．剪力墻結構的樓蓋結構一般采用平板，可以不設梁，所以空間利用比較好，可節約層高。
(二)剪力墻結構體系的類型及適用范圍
1．框架-剪力墻結構。是由框架與剪力墻組合而成的結構體系，適用于需要有局部大空間的建筑，這時在局部大空間部分采用框架結構，同時又可用剪力墻來提高建筑物的抗側能力，從而滿足高層建筑的要求。
2．普通剪力墻結構。全部由剪力墻組成的結構體系。
3．框支剪力墻結構。當剪力墻結構的底部需要有大空間，剪力墻無法全部落地時，就需要采用底部框支剪力墻的框支剪力墻結構。
(三)普通剪力墻結構的結構布置
1．平面布置
(1)剪力墻結構中全部豎向荷載和水平力都由鋼筋混凝土墻承受，所以剪力墻應沿平面主要軸線方向布置。
1)矩形、L形、T形平面時，剪力墻沿兩個正交的主軸方向布置；
2)三角形及Y形平面可沿三個方向布置；
3)正多邊形、圓形和弧形平面，則可沿徑向及環向布置。
(2)單片剪力墻的長度不宜過大：
1)長度很大的剪力墻，剛度很大將使結構的周期過短，地震力太大不經濟；
2)剪力墻以處于受彎工作狀態時，才能有足夠的延性，故剪力墻應當是高細的，如果剪力墻太長時，將形成低寬剪力墻，就會由受剪破壞，剪力墻呈脆性，不利于抗震。故同一軸線上的連續剪力墻過長時，應用樓板或小連梁分成若干個墻段，每個墻段的高寬比應不小于2。每個墻段可以是單片墻，小開口墻或聯肢墻。每個墻肢的寬度不宜大于8．
(3)剪力墻的數量要在方案階段合理的確定，以對稱，均勻，數量適當為好。
1)剪力墻的開間以6．0～7．
2)剪力墻結構的基本周期控制在
Ns――為層數。
C――建筑物的總重力荷載。
若周期過短，地震力過大時，宜減少墻的數量。
(4)調整剪力墻結構剛度的方法有：
1)適當減小剪力墻的厚度；
2)降低連梁的高度；
3)增大門窗洞口寬度；
4)對較長的墻肢設置施工洞，分為兩個墻肢。超過8．
2．豎向布置
(1)剪力墻應在整個建筑的豎向延續，上到頂，下到底，中間樓層也不要中斷。剪力墻不連續會造成剛度突變，對抗震非常不利。
(2)頂層取消部分剪力墻時，其余剪力墻應在構造上予以加強。
(3)底層取消部分剪力墻時，應設置轉換層。
(4)為避免剛度突變，剪力墻的厚度應按階段變化，每次厚度減小宜為50-l
(5)厚度變化時宜兩側同時內收。外墻及電梯間墻可只單面內收。
(6)剪力墻上的洞口宜上下對齊，并列布置，這種墻傳力直接，受力明確，內力分布清楚；抗震性能好。錯洞口上下不對齊，受力復雜，洞邊容易產生應力集中，配筋大，地震時容易破壞。
(7)相鄰洞口之間及洞口與墻邊緣之間要避免小墻肢。當墻肢的寬度與厚度之比小于3的小墻肢，在反復荷載作用下，早開裂，早破壞，故墻肢寬度不宜小于3bw(bw為墻厚)，且不應小于

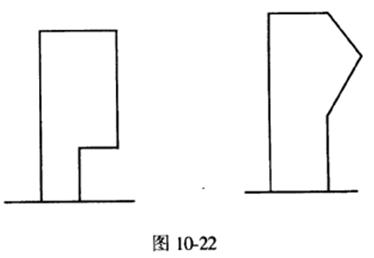

(8)刀把形剪力墻會使剪力墻受力復雜，應力局部集中，而且豎向地震作用會產生較大的影響，宜十分慎重。如圖10-22所示。
