建筑結構

第十講

第一節 建筑物的分類、等級和建筑模數

一、建筑物的分類及相關等級

1．按使用性質分類：民用建筑、工業建筑和農業建筑。$lesson$

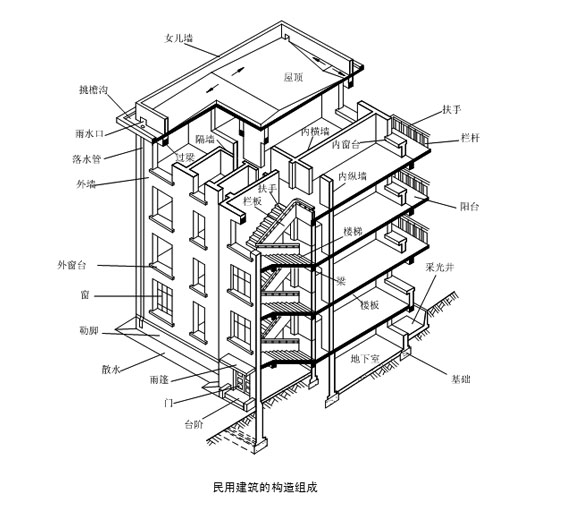

（基礎位于建筑物最底部，在地面以下與地基相接，是主要承重構件之一，它將建筑物上部的荷載傳給地基。在混合結構中，墻既是承重構件，也是圍護構件。當它承受由屋頂或樓板層傳來的荷載，并將這些荷載傳給基礎時，它起著承重作用，被稱為承重構件。除了承重以外，外墻能抵御自然界中的各種因素對室內的侵襲；內墻可以分隔空間、組成房間、隔聲、遮擋視線，起著圍護作用。所以，墻也被稱為圍護構件。柱是框架結構或排架結構的主要承重構件，它承受梁或屋架傳來的荷載，如屋頂荷載、樓板層荷載、吊車荷載等。樓板層是水平方向的分隔與承重構件。它既可以分隔豎向空間，又承受著人、家具和設備等荷載，并將這些荷載傳給其下的梁或墻。地坪層是指房屋底層的地坪，它與樓板層一樣承受著人、家具和設備等荷載，并將這些荷載直接傳給地基。樓梯是房屋的垂直交通工具，作為人們上下樓和發生緊急事故時疏散人流之用。屋頂位于房屋的頂部，不僅能承受雨、雪等荷載，而且能抵御風、雨、雪、太陽輻射等自然因素的侵襲。所以，它既是承重構件，也是圍護構件。門主要用來交通，窗主要用來采光和通風。門窗位于外墻時，是圍護結構的一部分；位于內墻時，起分隔房間之用。建筑物除了以上主要構配件以外，還有一些附屬部分，如陽臺、雨篷、臺階、通風道、煙囪等。總之，建筑物的構造組成可歸納為兩大類，即承重構件和圍護構件。基礎、柱、樓梯、樓板等屬于承重構件；門窗屬于圍護構件；墻和屋頂既是承重構件，又是圍護構件。在設計工作中，建筑物的各組成部分又可劃分為建筑構件和建筑配件。建筑構件主要指承重的墻、柱、樓板、屋架等，建筑配件是指屋面、地面、墻面、門窗、欄桿、花格、細部裝修等。建筑構造設計主要側重于建筑配件設計。）

2．按結構類型分類：砌體結構（豎向承重結構是以普通磚、多孔磚或混凝土校砌塊等材料砌筑的墻體，水平承重構件是鋼筋混凝土樓板及屋面板）、框架結構（承重結構是由鋼筋混凝土或鋼材制作的梁、板、柱形成的骨架承擔，墻體只起圍護 和分割作用，用于多層和高層建筑）、空間結構。

3．按建筑層數和總高度分類：低層建筑（1－3層）、多層建筑（24m一下的3層以上的建筑，7－9層界定圍中高層住宅建筑）、高層建筑。建筑高度是建筑物室外地面到其檐口或屋面面層的高度，屋頂上的水箱間、電梯機房、排煙機房和樓梯出口小間等不計入建筑物高度。

4．按建筑物的耐火等級分類：耐火等級取決于建筑的主要構件的耐火極限（失去支持能力÷完整性、隔火作用）和燃燒性能（不燃燒物、燃燒體、難燃燒體），它的單位是小時。多層建筑的耐火等級分為四級；高層建筑的耐火等級分為兩級。

5．按建筑的耐久年限分類：一級建筑的耐久年限為100年以上，適合重要的建筑和高層建筑；二級建筑的耐久年限為50～100年，適用于一般性建筑；三級建筑的耐久年限為25～50年，適用于西藥的建筑；四級建筑的耐久年限為15年以下，適用于臨時性建筑。

6．民用建筑設計等級與建筑類型、特征有關，分為特級、一級、二級和三級。

二、建筑模數協調統一標準

1．模數是選定的尺寸單位，作為尺度協調中的增值單位。

2．基本模數是模數協調中選用的基本尺寸單位，數值規定為100mm，符號為M。

3．導出模數：擴大模數（3M、6M、12M、15M、30M、60M）和分模數（1/10M、1/5M、1/2M）。

4．模數數列的幅度符合的規定及適用范圍：①水平基本模數的數列幅度為1M－20M，主要用于門窗洞口和構配件斷面尺寸；②豎向基本模數的數列幅度為1M－36M，主要用于建筑物的層高、門窗洞口、構配件尺寸；③水平擴大模數數列的幅度：3M數列（3M→75M）、6M數列（6M→96M）、12M數列（12M→120M）、15M數列（15M→120M）、30M數列（30M→360M）、60M數列（60M→360M），主要用于建筑物的開間或柱距、進深或跨度、配構件尺寸和門窗洞口尺寸；④豎向擴大模數數列的幅度不受限制，主要用于建筑物的高度、層高、門窗洞口尺寸；⑤分模數數列幅度：1/10M（1/10M→2M）、1/5M（1/5M→4M）、1/2M（1/2M→10M）。

5．一般情況下標志尺寸扣除預留縫即為構造尺寸，實際尺寸與構造尺寸間的差數應復合建筑公差的規定。
