第五節 外圍護結構的蒸汽滲透和冷凝

　　一、圍護結構的蒸汽滲透

　　(―)蒸汽滲透

　　當材料內部存在水蒸氣分壓力差時，以氣態擴散方式進行的水分遷移稱為蒸汽滲透。

　　如果外圍護結構的兩側存在水蒸氣分壓力差，水蒸氣就會從壓力高的一側通過圍護結 構向壓力低的一側滲透。

　　(二)蒸汽滲透強度

　　熱滲透強度：在單位時間內通過單位截面積的蒸汽量，單位為g/(m2.h)

　　在穩定傳濕條件下，通過圍護結構的蒸汽滲透強度為：

　　W=(Pi-Pe)/H0 {14--46)

　　式中 Ho--圍護結構的總蒸汽滲透阻，m2.h.Pa/g;

　　Pi、Pe --室內、外空氣的水蒸氣分壓力，Pa。

　　(三)圍護結構的總蒸汽滲透阻和材料層的蒸汽滲透阻

　　圍護結構的總蒸汽滲透阻為各材料層的蒸汽滲透阻之和：

　　H0= d/μ (14-47)

　　材料層的蒸汽滲透阻H為：

　　H=d/μ (14-48)

　　盧

　　式中 H0=d/μ--材料的蒸汽滲透系數，g/(m.h.Pa);

　　d--材料層的厚度，m;

　　n――材料的層數。

　　材料的蒸汽滲透系數表明材料的透汽能力，與材料的密實度有關，常見建筑材料的蒸汽滲透系數可查《民用建筑熱工設計規范)得知。

　　(四)多層平壁材料層內水蒸氣分壓力的分布

　　在穩定傳濕條件下，多層平壁材料層內水蒸氣分壓力的分布與穩定傳熱時材料層內的溫度分布雷同，即同一材料層內，水蒸氣分壓力分布為直線;在多層材料構成的平壁內，水蒸氣分壓力分布是一條折線。

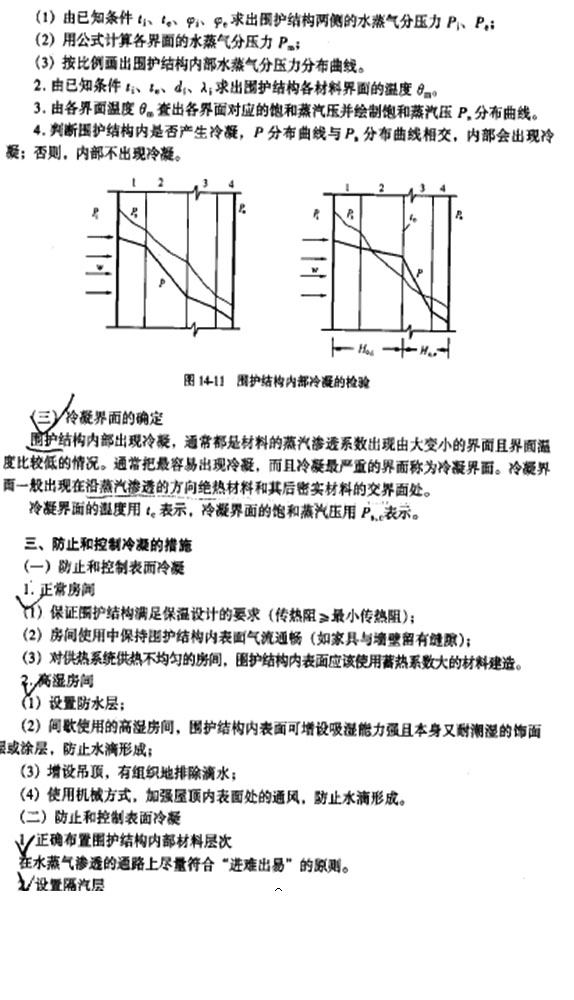

　　二、外圍護結構內部冷凝的檢驗

　　外側有卷材或其他密閉防水層的平屋頂結構，以及保溫層外側有密實保護層的多層墻體結構，當內側結構層為加氣混凝土和磚等多孔材料時，應進行內部冷凝受潮驗算。

　　(一)判別依據

　　只要圍護結構內部某處的水蒸氣分壓力P大于該處溫度對應的飽和蒸汽壓Ps，該處就會出現冷凝。

　　(二)判別步驟

　　1.計算圍護結構內部水蒸氣分壓力并繪制水蒸氣分壓力戶分布曲

　　(1)設置隔汽層的條件

　　必須同時滿足以下兩個條件時才需要設置隔汽層。

　　條件1：圍護結構內部產生冷凝;

　　條件2：由冷凝引起的保溫材料重量濕度增量超過保溫材料重量濕度的允許增量。

　　(2)隔汽層的位置

　　隔汽層的位置應布置在蒸汽流人的一側。對采暖房間，應布置在保溫層的內側;對冷庫建筑應布置在隔熱層的外側。

　　3，設置通風間層或泄氣溝道

　　-在保溫層外設置通風間層或泄氣溝道，可將滲透的水蒸氣借助流動的空氣及時排除，并且對保溫層有風干作用。

　　4，冷側設置密閉空氣層

　　在保溫層外側設置密閉空氣層，可使處于較高溫度側的保溫層經常干燥。
