第三節 靜定結構的受力分析、剪力圖與彎矩圖
1.多跨靜定梁

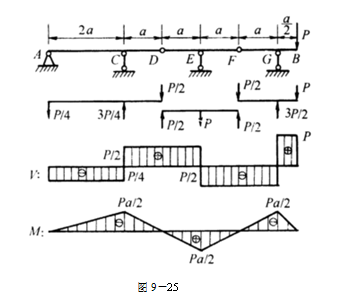

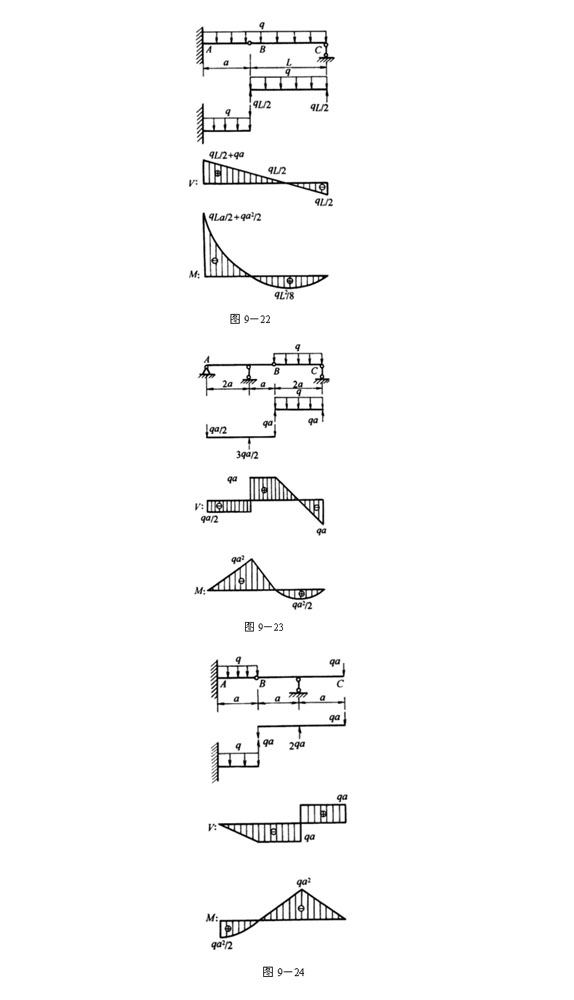

受力分析時要從中間鉸鏈處斷開，首先分析比較簡單的附屬部分，然后分別按單跨靜定梁處理。如圖9-X、圖9-23、圖9-24、圖9-25所示。
2.剛架
彎矩M畫在受拉一側，剪力y、軸力N要標明+、―號。
實際上，如果觀察者站在剛架內側，把正彎矩畫在剛架內側，把負彎矩畫在剛架外側，那么與彎矩畫在受拉一側是完全一致的。如圖9-26、圖9-27所示。
校核：利用剛結點C的平衡。
