第二節　網絡圖的繪制

　　一、雙代號網絡圖的繪制規則

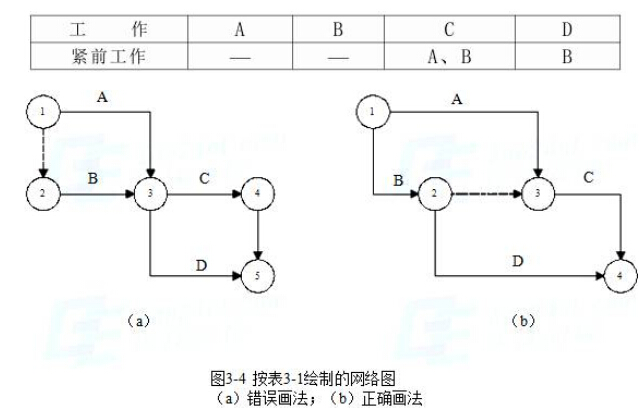

　　(1)網絡圖必須按照已定的邏輯關系繪制。

　　(2)網絡圖中嚴禁出現從一個節點出發，順箭頭方向又回到原出發點的循環回路。

　　(3)網絡圖中的箭線(包括虛箭線)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。

　　(4)網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。

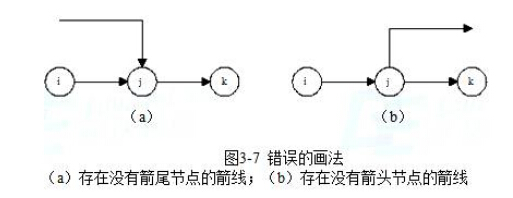

　　(5)網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。圖3-7即為錯誤的畫法。

　　(6)嚴禁在箭線上引入或引出箭線，圖3-8即為錯誤的畫法。

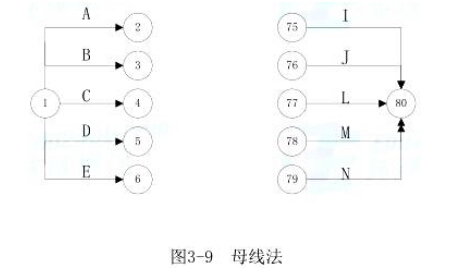

　　但當網絡圖的起點節點有多條箭線引出(外向箭線)或終點節點有多條箭線引入(內向箭線)時，為使圖形簡潔，可用母線法繪圖。

　　(7)應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理，如圖3-10所示。

　　(8)一幅網絡圖中應只有一個起點節點和一個終點節點。

　　二，單、雙代號網絡圖的繪制(略講)

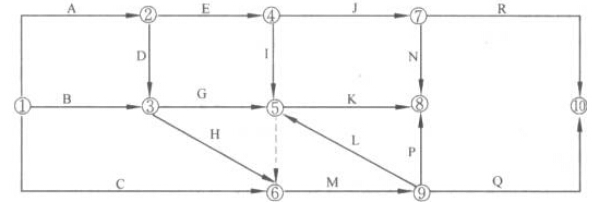

　　【例題1】某分部工程雙代號網絡計劃如下圖所示，圖中錯誤為()。

　　A.節點編號有誤

　　B.工作代號重復

　　C.多個起點節點

　　D.多個終點節點

　　E.存在循環回路

　　答案：A、D、E

　　解析：工作9-5,工作9-8錯，節點編號有誤;

　　⑧節點，⑩節點為終點節點，多個終點節點;

　　存在循環回路：⑤-⑥-⑨-⑤。

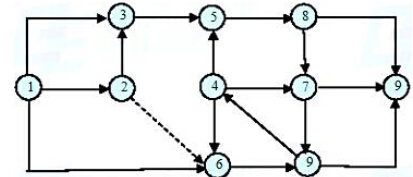

　　【例題2】某分部工程雙代號網絡計劃如下圖所示，圖中錯誤為()。

　　A. 多個起點節點

　　B. 多個終點節點

　　C. 節點編號有誤

　　D. 存在循環回路

　　E. 工作代號重復

　　答案：C、D、E

　　解析：工作8-7,工作9-4，工作9-9錯;節點9編號重復;

　　存在循環回路：④-⑦-⑨-④。
