雙代號網絡圖的繪制

　　(一)繪圖規則

　　在繪制雙代號網絡圖時，一般應遵循以下基本規則：

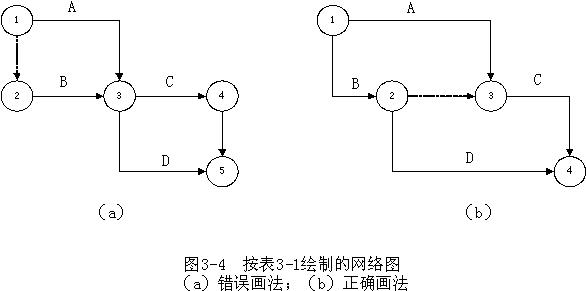

　　(1)網絡圖必須按照已定的邏輯關系繪制。(見P36圖3-4)

　　(2)網絡圖中嚴禁出現從一個節點出發，順箭頭方向又回到原出發點的循環回路。如果出現循環回路，會造成邏輯關系混亂，使工作無法按順序進行。當然，此時節點編號也發生錯誤。(見圖3-5)

　　(3)網絡圖中的箭線(包括虛箭線，以下同)應保持自左向右的方向，不應出現箭頭指向左方的水平箭線和箭頭偏向左方的斜向箭線。若遵循該規則繪制網絡圖，就不會出現循環回路。

　　(4)網絡圖中嚴禁出現雙向箭頭和無箭頭的連線。因為工作進行的方向不明確，因而不能達到網絡圖有向的要求。(見圖3-6)

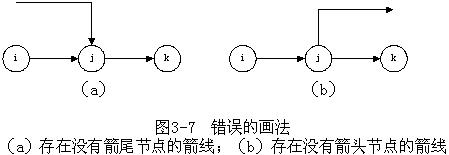

　　(5)網絡圖中嚴禁出現沒有箭尾節點的箭線和沒有箭頭節點的箭線。圖3—7即為錯誤的畫法。

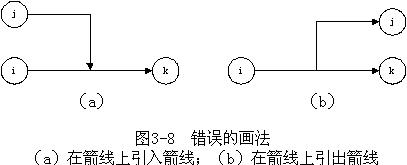

　　(6)嚴禁在箭線上引入或引出箭線，圖3—8即為錯誤的畫法。

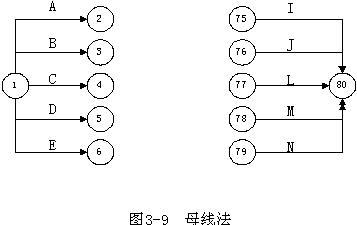

　　但當網絡圖的起點節點有多條箭線引出(外向箭線)或終點節點有多條箭線引入(內向箭線)時，為使圖形簡潔，可用母線法繪圖。

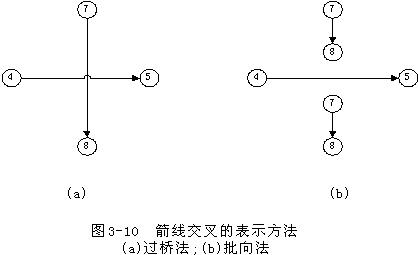

　　(7)應盡量避免網絡圖中工作箭線的交叉。當交叉不可避免時，可以采用過橋法或指向法處理，如圖3—10所示。

　　(8)網絡圖中應只有一個起點節點和一個終點節點(見P38 圖3-11，圖3-12)。

　　(二)繪圖方法

　　當已知每一項工作的緊前工作時，可按下述步驟繪制雙代號網絡圖：

　　1.繪制沒有緊前工作的工作箭線，使它們具有相同的開始節點。

　　2.從左至右依次繪制其他工作箭線。

　　按下列原則進行：

　　(1)當所要繪制的工作只有一項緊前工作時，則將該工作箭線直接畫在其緊前工作箭線之后即可。

　　(2)當所要繪制的工作有多項緊前工作時，應按不同情況分別予以考慮。

　　3.當各項工作箭線都繪制出來之后，應合并那些沒有緊后工作之工作箭線的箭頭節點，以保證網絡圖只有一個終點節點。

　　4.當確認所繪制的網絡圖正確后，即可進行節點編號。

　　(三)繪圖示例

　　現舉例說明前述雙代號網絡圖的繪制方法。

　　【例1】已知各工作之間的邏輯關系如表3-2所示，則可按下述步驟繪制其雙代號網絡圖。

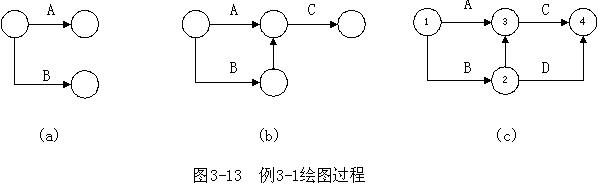

　　1.繪制工作箭線A和工作箭線B，如圖3—13(a)所示。

　　2.按前述原則(2)中的情況①繪制工作箭線C，如圖3—13(b)所示。

　　3.按前述原則(1)繪制工作箭線D后，將工作箭線C和D的箭頭節點合并，以保證網絡圖只有一個終點節點。當確認給定的邏輯關系表達正確后，再進行節點編號。表3—2給定邏輯關系所對應的雙代號網絡圖如圖3—13(c)所示。
