六、位移法的基本未知量

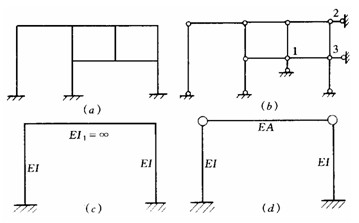

位移法以結構的剛結點的角位移和獨立的結點線位移為基本未知量。角位移數等于剛性結點的數目。確定剛架獨立的結點線位移數時，如果桿件的彎曲變形是微小的，且忽略受彎直桿的軸向變形，則剛架獨立的結點線位移數就是剛架鉸結圖的自由度數(即運動的獨立幾何參數)。所謂剛架的鉸結圖就是將剛架的剛結點(包括固定支座)都改成鉸結點后所形成的體系。如圖4—7a所示剛架的結點角位移未知數等于7，在剛架鉸結圖的結點1、2、3處增設三根支桿后成為幾何不變(圖4—7b)，即該鉸結圖的自由度為3，故剛架的全部結點位移未知數等于10。
圖4-7
如果考慮桿件的軸向變形，則平面結構每個結點的獨立線位移未知數為2。如圖 4—7a所示剛架的結點獨立線位移未知數為2×7=14。
圖4—7c所示剛架，其橫梁不能彎曲，當不考慮各桿軸向變形時，兩個剛結點不能轉動，只有一個獨立的結點線位移未知量。圖4—7d所示結構，如果考慮柱頂軸力桿的軸向變形，而不計受彎桿柱子的軸向變形，則有兩個獨立的結點線位移未知量。
