(二)挑梁的計算及構造要求
1.挑梁抗傾覆驗算
砌體墻中鋼筋混凝土挑梁的抗傾覆應按下式進行驗算：
M0v≤Mr (16—5—18)
式中 Mov--挑梁的荷載設計值對計算傾覆點產生的傾覆力矩;
Mr--挑梁的抗傾覆力矩設計值，可按下式計算
Mr=0.8Gr(l2-x0) (16—5—19)
Gr--挑梁的抗傾覆荷載，為挑梁尾端上部450擴展角的陰影范圍(其水平長度為l3)內本層的砌體與樓面兩者恒荷載標準值之和(圖16-5-3);
12--Gr作用點至墻外邊緣的距離;
x0--挑梁計算傾覆點至墻外邊緣距離(mm)，可按下列規定采用。
(1)當l1≥2.2hb時
x0=0.3hb (16—5—20)
且不大于0.13 l1
(2)當l1<2.2hb時
x0=0.13 l1 (16—5—21)
式中 l1——挑梁埋人砌體墻中的長度(mm);
hb——挑梁的截面高度(mm)。
在確定挑梁的抗傾覆荷載Gr時，應注意下列幾點：

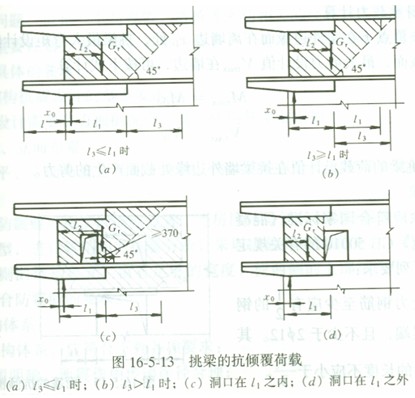

1)當墻體無洞口時，若l3≤ll，則取l3長度內450擴展角的砌體和樓蓋兩者的恒荷載標準值(圖16-5-13a)。若l3> l1，則取l1長度內450擴展角(梯形面積)的砌體和樓蓋兩者的恒荷載標準值。(圖16-5-13b)
2)當墻體有洞口時，若洞口內邊至挑梁尾端距離≥370mm，則Gr取法同1)(但應扣除洞口墻體自重)，否則只能考慮墻外邊至洞口外邊范圍內的砌體與樓蓋兩者的恒荷載標準值。(圖16-5-13c)
