(2)鋼板與角鋼連接焊縫計算
1)角鋼用側縫連接時

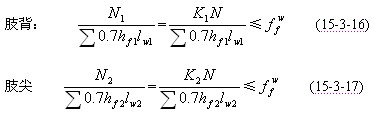

由于角鋼截面形心到肢背和肢尖的距離不相等，靠近形心的肢背焊縫受力大，故側縫的直角角焊縫按下式計算

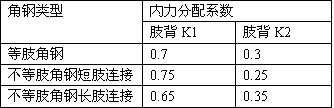

式中 Kl、K2——焊縫內力分配系數，按下表取用;
hf1、hf2——分別為肢背、肢尖的焊腳尺寸;
lw1、1w2——分別為肢背、肢尖的焊縫計算長度，每條焊縫為實際長度減去2hf。
2)角鋼用三面圍焊時
計算時既要照顧到焊縫形心線基本上與角鋼形心線一致，又要考慮到側縫與端縫計算的區別。計算公式如下：
式中 hf3——端縫的焊腳尺寸;
lw3——端縫的焊縫計算長度，1w3=b;
3)角鋼用L形圍焊時
端縫與肢背焊縫受力為：
N3=2K2N
N1=(K1-K2)N (15-3-21)
L形圍焊角焊縫計算公式為：
