(三)鋼材的規格和表示方法

　　鋼結構所用的鋼材主要為熱軋成型的鋼板和型鋼，以及冷彎成型的薄壁型鋼，有時也采用圓鋼和無縫鋼管。

　　1.鋼板

　　鋼板有厚鋼板、薄鋼板和扁鋼(帶鋼)之分。其規格如下：

　　厚鋼板：厚度4.5--60mm，寬度600--3000mm，長度4--12m;

　　薄鋼板：厚度1.0--4mm，寬度500--1500mm，長度0.5--4m;

　　扁 鋼：厚度3--60mm，寬度l0~200mm，長度3--9m。

　　圖紙中對鋼板規格采用“—寬x厚x長”或“—寬x厚”表示。

　　例：-450×8×3100

　　2.型鋼

　　鋼結構常用的型鋼是角鋼，槽鋼、工形鋼、寬冀緣H鋼、T型鋼和鋼管等。普通型鋼是由鋼材熱軋而成。

　　(1)角鋼

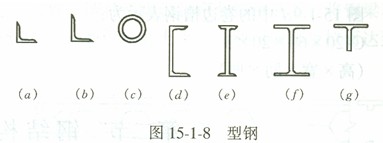

　　角鋼有等邊角鋼和不等邊角鋼(圖15-1-8a，b)圖紙中對角鋼規格采用如下表示：

　　L180×8(等邊角鋼)

　　(寬×厚)

　　L180×90×8(不等肢角鋼)

　　(長肢寬×短肢寬×厚)

　　(2)圓鋼管 圖15-1-8c

　　圓鋼管分為無縫鋼管和有縫鋼管。

　　其表示方法為

　　ф180×4(外徑×壁厚)

　　(3)槽鋼 圖15-1-8d

　　槽鋼表示方法為：

　　[20表示槽鋼高度200mm，其余尺寸查規格表。

　　(4)工字形型鋼 圖15-1-8e

　　工字鋼表示方法為：

　　I40，表示400mm高度，其尺寸查有關規格表。

　　(5)H型鋼 圖15-1-8f

　　H型鋼表示方法為：

　　H340x250x9x4

　　(高x寬x腹板厚x冀緣厚)

　　(6)T型鋼 圖15-1-8g

　　T型鋼由H型鋼切割而成，其表示為：

　　T100×200X9X12

　　(高x寬x腹板厚x翼緣厚)
