(六)超聲法檢測混凝土缺陷
超聲波檢測混凝土缺陷主要是采用低頻超聲儀，測量超聲脈沖中縱波在結構混凝土中的傳播速度、首波幅度和接收信號主頻率等聲學參數。當結構混凝土中存在缺陷或損傷時，超聲脈沖通過缺陷時產生繞射，傳播的聲速要比相同材質無缺陷混凝土的傳播聲速要小，聲時偏長。更由于在缺陷界面上產生反射，因而能量顯著衰減，波幅和頻率明顯降低，接收信號的波形平緩甚至發生畸變。綜合聲速、波幅和頻率等參數的相對變化，對同條件下的混凝土進行比較，判斷和評定混凝土的缺陷和損傷情況。
1.混凝土裂縫深度檢測
(1)單面平測法

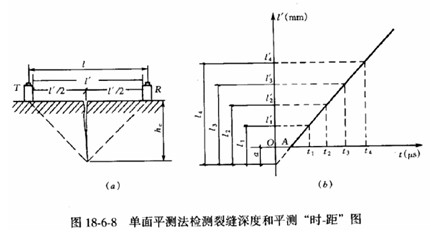

當結構的裂縫部位只有一個可測表面，估計裂縫深度又不大于500mm時，可采用單面平測法。平測時應在裂縫被測部位，以不同測距按跨縫和不跨縫布置測點(布點時應避開鋼筋的影響)進行檢測。如圖18—6—8(a)。
平測法檢測裂縫深度按下式計算：
式中 hci——第i點計算的裂縫深度(┨);
li—不跨縫平測時第i點的超聲波實際傳播距離(┨);
—第i點跨縫平測的聲時值(μs);
v——不跨縫平測的混凝土聲速值(km/s)。
這時不跨縫平測的混凝土聲速值可由不跨縫平測“時—距”坐標圖(圖18—6—8(b))
求得.
式中 l’n，l’1—第n點和第1點的測距(┨);
tn、tl——第n點和第1點的聲速值(μs)。
