(四)鉆芯法檢測混凝土強度

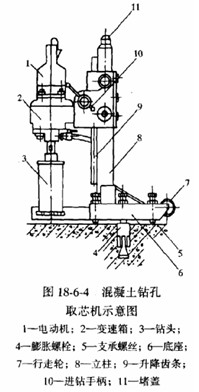

　　鉆芯法試驗是使用專用的取芯鉆機(圖18—6—4)，從被檢測的結構或構件上直接鉆取圓柱形的混凝土芯樣，并根據芯樣的抗壓試驗由抗壓強度推定混凝土的立方抗壓強度。它不需要建立混凝土的某種物理量與強度之間的換算關系，被認為是一種較為直觀可靠的檢測混凝土強度的方法。由于需要從結構構件上取樣，對原結構有局部損傷，所以是一種能反映被試結構混凝土實際狀態的現場檢測的半破損試驗方法。

　　鉆孔取芯機是帶有人造金剛石的薄壁空芯圓筒形鉆頭的專用機具，由電動機驅動，從被測試件上直接截取與空芯筒形鉆頭內徑相同的圓柱形混凝土芯樣。我國規定，以φ100mm及φ150mm，高徑比為1—2的芯樣作為芯樣抗壓試件。為防止芯樣端面不平整導致應力集中和實測強度偏低，所以芯樣端面必須進行加工，通常用磨平法和端面用硫磺膠泥或水泥凈漿補平。

　　鉆芯法檢測不宜用于混凝土強度等級低于C10的結構。鉆取芯樣應在結構或構件受力較小的部位和混凝土強度質量具有代表性的部位，應避開主筋、預埋件和管線的位置。對于單個構件檢測時，鉆芯數量不應少于3個。對于較小的構件，可取2個。當對結構構件的局部區域進行檢測時，取芯位置和數量可由已知質量薄弱部位的大小決定，檢測結果僅代表取芯位置的混凝土質量，不能據此對整個構件及結構強度作出總體評價。

　　當采用其他非破損方法與鉆芯綜合檢測時，鉆芯位置應與該方法的測點布置在同一測 區。

　　鉆取的芯樣試件宜在與被檢測結構或構件的混凝土干濕度基本一致的條件下進行抗壓試驗，求得芯樣試件的混凝土強度值 。

　　對于h/d=1的φ00mm或φ50mm芯樣試件的抗壓強度測試值，可直接作為混凝土的強度換算值。當芯樣高徑比h/d>1時，強度換算值應按規定進行修正。

　　單個構件或單個構件的局部區域可取芯樣試件混凝土強度換算值中的最小值作為其代表值。

　　檢測時必須按《鉆芯法檢測混凝土強度技術規程》CECS03：88的規定和要求進行鉆孔，取芯后結構上留下的孔洞必須及時進行修補，一般情況下，修補后構件的承載能力仍可能低于未鉆孔前的承載能力，所以，鉆芯法不宜普遍使用，更不宜在一個受力區域內集中鉆孔取芯。

2010結構工程師考試成績查詢匯總         2010年結構工程師考后交流正熱

2011結構工程師考試輔導招生簡章      2011年度結構工程師考試時間預測

更多信息請訪問：
