3.結構振型測量

　　結構振動時，結構上各點的位移、速度和加速度都是時間和空間的函數。結構在某一固有頻率振動時，將各點位移連接起來形成一定形式的曲線，就是結構在對應某一固有頻率下的一個不變的振動型式，稱為對應該頻率時的結構振型。

　　為了實測結構的振型曲線，當結構在按某一階固有頻率振動時需要沿結構高度或跨度方向連續布置水平或垂直方向的測振傳感器，一般至少要布置五個測點。對于整體結構試驗時經常是在各層樓面及屋面上布置測點。對于高層建筑和高聳構筑物，測點的數量只要滿足能獲得完整的振型曲線即可。

　　試驗時各測點儀器必須要嚴格同步。在量取各點位移值時必須注意振動曲線的相位，以確定位移值的正負。

　　對于采用自由振動法時，則多數用初位移或初速度法在結構可能產生最大位移值的位置進行激振，隨后在自由振動狀態下測取結構振型，一般情況下自由振動法只能測得結構的基頻與第一主振型。

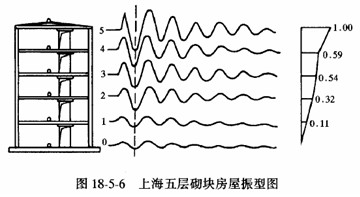

　　圖18—5—6所示為上海五層砌塊房屋整體結構動力特性試驗中，采用反沖激振器激振，由布置在屋面和各層樓面的磁電式測振傳感器經放大器后將信號輸入光線振子示波器記錄所得的相應于基本頻率時的主振型曲線。振型曲線是倒三角形分布，以剪切型為主。

　　采用強迫振動法激振時，是將機械式偏心激振器安裝于結構頂層，連續進行頻率掃描，通過共振可以測得結構的幾階固有頻率和相應的振型。

　　石家莊KQ—79型框架輕板建筑三層空框架整體試驗中，利用兩臺同步偏心激振器安 裝于結構屋面的V1，V2位置(圖18—5—7)進行同步激振。根據布置在各層及屋面的測振 傳感器Xl，X2和X3的記錄，可以測得結構的一二階固有頻率和振型。在第二振型圖上由于一二層樓面的位移與屋面位移在相位上正好相差180°，所以在振型圖上測點2、3之間出現了位移為“零”的不動點。
