(三)試驗觀測與測點布置
1.荷載—變形曲線主要采用電測位移計，通過X—Y函數記錄儀記錄整個試驗荷載—變形曲線全過程。要求位移傳感器保證精度要求外，尚要保證足夠的量程，以滿足構件進入非線性階段量測大變形的要求。
2.對于梁或柱端位移的測定，主要是量測加載截面處的位移，并在控制位移加載階段依此控制加載程序(圖18—4—14)。
3.量測構件塑性鉸區段曲率或轉角的測點，對于梁一般可在距柱面hb/2(梁高)或hb處布點，對于柱子則可在距梁面hc/2(柱寬)處布置測點(圖18—4—14)。
4.節點核心區剪切角可通過量測核心區對角線的位移量來計算確定(圖18—4—14)。

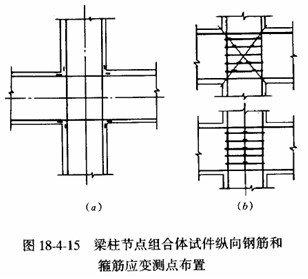

5.梁柱縱筋應力一般用電阻應變計量測。測點布置以梁柱相交處截面為主(圖18—4—15(a))。在試驗中為了測定塑性鉸區段的長度或鋼筋錨固應力，還可根據試驗要求沿縱向鋼筋布置更多的測點。對于預制裝配節點，由于鋼筋焊接等因素的影響，不能在梁柱交界處布置鋼筋應變測點時，則可將測點位置適當外移。
6.核心區箍筋應力的測點可按核心區對角線方向布置，也可沿柱的軸線方向布點，則測得的是沿軸線方向垂直截面上的箍筋應力分布規律(圖18—4—15)。
7.梁內縱筋通過核心區的滑移量△可以通過量測并比較靠近柱面處梁主筋上B點對于柱面混凝土C點之間的位移△l及B點相對于柱面處鋼筋上A點之間的位移△2得到
△=△1一△2
測點布置時(圖18—4—16)A點與C點應盡量接近。
8.裂縫開展情況的記錄與描繪。
