三、鋼筋混凝土框架梁柱節點組合體的抗震性能試驗

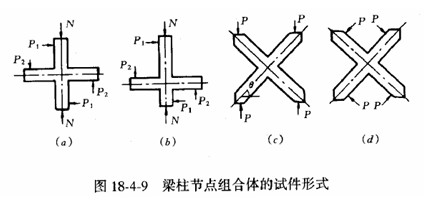

　　鋼筋混凝土框架梁柱節點的試件，可取框架在側向荷載作用下節點相鄰梁柱反彎點之間的組合體，經常采用十字形試件。根據試驗研究的要求一般取上下柱反彎點比為1(圖18—4—9(a))，對于某些柱鉸型的組合體試件，上下柱的反彎點比也可取為2(圖18—4—9 (b))。在柱上施加軸力N，并按地震時框架的應力情況施加P1和P2，圖18—4—9(c)，(d)為相對框架中心線轉動角的X形試件。

　　為了反映鋼筋混凝土的材料特性，試件尺寸比例一般不小于實際構件的1/2。對于主要研究節點構造時，宜采用足尺試件，并保證配筋構造符合或接近實際。

　　對于十字形試件為了避免因梁首先發生剪切破壞而影響取得預期的結果，建議梁的高跨比一般不小于1/3。

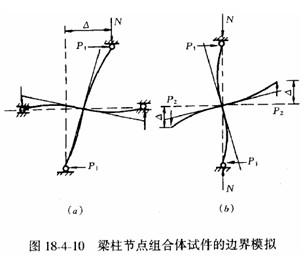

　　在實際框架結構中，當側向荷載作用時，節點上柱反彎點可視為水平可移動的鉸，相對于上柱反彎點，下柱反彎點可視為固定鉸，而節點兩側梁的反彎點均為水平可移動的鉸(圖18—4—10(a))。這樣的邊界條件比較符合節點在實際結構中的受力狀態。模擬這種邊界條件，需要采用柱端施加側向荷載或位移的方案，其加載及支承裝置較為復雜。在實際試驗中為了使加載裝置簡便，往往采用梁端施加反對稱荷載的方案，這時節點邊界條件是上下柱反彎點均為不動鉸，梁兩側反彎點為自由端(圖18—4—10(b))。以上兩種方案的主要差別在于后者忽略了柱子的荷載位移效應。因此對于必須考慮荷載位移效應的試驗，如主要以柱端塑性鉸為研究對象時，應該采用柱端加載的方案。對于以梁端塑性鉸或核心區為主要研究對象時，可采用梁端反對稱加載方案。

　　當采用X形試件時要如實模擬邊界條件比較困難。但當試驗目的為了了解節點初始設計應力狀態和極限應力狀態下的性能，或者是純粹的研究性試驗，采用X形試件方案也可達到試驗的目的。
