四、屋架試驗
(一)試件的安裝和加載方法
屋架試驗一般均采用正位試驗，由于屋架的出平面剛度較弱，安裝時必須設置側向支撐，以保證屋架上弦的側向穩定。側向支撐點的間距應不大于上弦桿出平面的設計計算長度。同時側向支撐應不妨礙屋架在受載平面內的豎向位移。

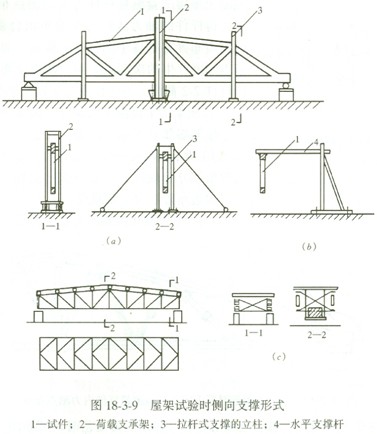

圖18—3—9是一般采用的幾種屋架側向支撐方式。
在施工現場進行屋架試驗時還可以采用兩榀屋架對頂的臥位試驗。這時對用作支承平衡的一榀屋架必須作適當的加固。
屋架進行非破壞性試驗時，在現場也可以采用兩榀屋架同時試驗的方案，這時出平面穩定問題可用圖18—3—9(c)的K形水平支撐體系來解決。也可以用大型屋面板做水平支撐。
屋架試驗時支承方式與梁試驗相同，由于屋架受載后下弦變形伸長，所以支座上的支承墊板應留有充分余地。
屋架試驗的加載方式可以采用重力直接加載(當兩榀屋架成對正位試驗時)，由于屋架大多是在節點承受集中荷載，一般用杠桿重力加載。在屋架試驗中由于施加多點集中荷載，所以采用同步液壓加載是最理想的方案，但也需要液壓加載器活塞有足夠的有效行程，適應結構大撓度變形的需要。
