　　4.角位移傳感器

　　角位移傳感器(簡稱傾角儀)是安裝在結構的被測點上，試驗時隨結構的變形而產生傾角，由此測得結構的角位移。

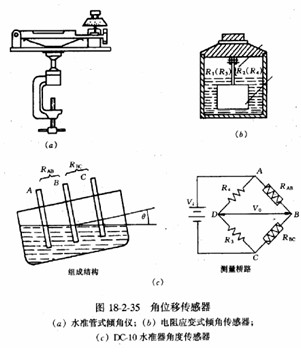

　　常用的角位移傳感器有水準管式傾角儀、電阻應變式傾角傳感器及DC—10水準式角度傳感器，見圖18—2—35。它們的工作原理是以重力作用線為參考，以感受元件相對于重力線的某一狀態為初值，當傳感器隨結構一起發生角位移后，其感受元件相對于重力線的狀態也隨之改變，把這個相應的變化量用各種方法轉換成表盤讀數或各種電量。如水準管式傾角儀，用一長水準管作為感受元件，與微調螺絲和度盤配合，測量角位移;電阻應變式傾角傳感器用梁式擺作為感受元件，由于擺的重力，擺上的梁將發生與角位移相應的彎曲變形，再用梁上的應變計把這個彎曲變形轉換成應變輸出;BC—10水準式角度傳感器用液體擺來感受角位移，液面的傾斜將引起電極A、B之間和B、C之間的電阻發生相應改變，把電極A、B和C接入測量電橋，就可以得到與角位移相對應電壓輸出。
