　　2.力傳感器和壓力傳感器

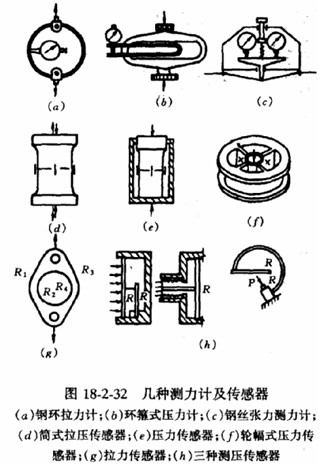

　　結構試驗中，力傳感器和壓力傳感器是用來測量對結構(試件)的作用力(荷載)、支座反力等。力傳感器和壓力傳感器主要有機械式和電測式兩類，如圖18—2—32所示。傳感器的基本原理是用一彈性元件在感受力或壓力時，彈性元件即發生與外力或壓力成相對應關系的變形，用機械裝置把這些變形按規律進行放大和顯示的即為機械式傳感器，用電阻應變計把這些變形轉變成電阻變化然后再進行測量的即為應變式傳感器。此外，還有利用壓電效應制成的壓電式傳感器。

　　測量時，機械式傳感器為直讀儀器，可以直接從傳感器指示的變形值得到量測的力值;應變式傳感器應與應變儀或數據采集儀連接，從應變儀上讀到應變值再換算成力值或壓力值，也可由數據采集儀或通過數據采集儀接人計算機，自動換算成力值或壓力值輸出;壓電式傳感器應與電荷放大器連接，然后再輸給記錄儀器等。
