2010結構工程師考前輔導：硅酸鹽水泥的水化硬化

更新時間：2010-09-01 09:01:56 來源：|0

瀏覽

結構工程師報名、考試、查分時間免費短信提醒

地區

獲取驗證立即預約

請填寫圖片驗證碼后獲取短信驗證碼

看不清楚，換張圖片

免費獲取短信驗證碼

　　(二)水泥的水化硬化

　　水泥與水接觸時,水泥中的各組分與水的反應稱為水化。水泥的水化反應受水泥的組成、細度、加水量、溫度、混合材等一系列因素的影響。水泥加水拌合后,成為可塑性的水泥漿,隨著水化反應的進行,水泥漿逐漸變稠失去流動性而具有一定的塑性強度,稱為水泥的"凝結";隨著水化進程的推移,水泥漿凝固具有一定的機械強度并逐漸發展而成為堅固的人造石一一水泥石,這一過程稱為"硬化"。凝結與硬化是一個連續復雜的物理化學過程。

　　1.硅酸鹽水泥的水化硬化

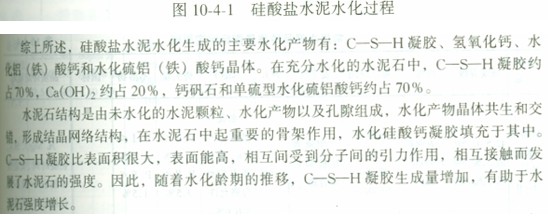

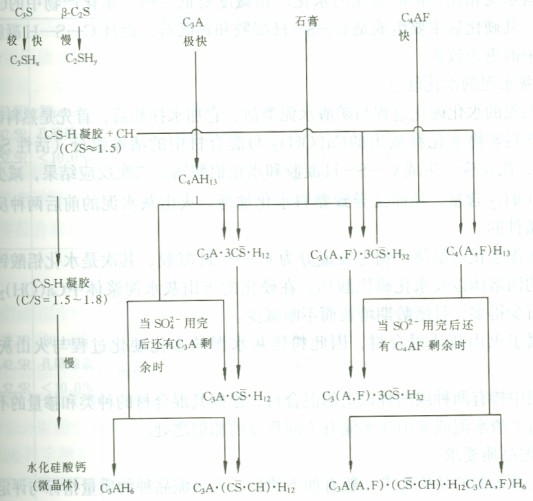

　　硅酸鹽水泥的水化過程概括如圖10-4-1所示,水泥加水后,首先石膏迅速溶解于水，C3A立即發生反應, C4AF與C3S亦很快水化而自β-C2S則稍慢。幾分鐘后在電子顯微鏡下可以觀察到水泥顆粒表面生成針狀晶體、立方片狀晶體和無定型的水化硅酸鈣凝膠(C-S-H)。尺寸相對較大的立方板狀晶體是氫氧化鈣,針狀晶體(或立方棱柱狀晶體)是三硫型水化硫鋁酸鈣晶體(鈣釩石AFt)。以后由于不斷地生成三硫型水化硫鋁酸鈣,使液相中SO4-離子逐漸耗盡后, C3A與C4AF和三硫型水化硫鋁酸鈣作用生成單硫型水化硫酸酸鈣(AFm)。生成的3CaO· (Al2O3. Fe2O3,) . CaSO4 . 12HzO可再和4CaO· (Al2O4 . Fe3O4)13HzO形成固溶體,如果石膏不足,還有C3A或C4AF剩留,則會生成單硫型水化硫鋁酸鈣和C4(AF)H13的固溶體，甚至單獨的C4(AF)H13，而后逐漸變成穩定的等軸晶體C3(AF)H6。
