　　下面對光柵公式作幾點討論:

　　1)一定波長的單色光垂直入射光柵時,若光柵的光柵常數(α+b)較大,則各級明條紋對應的衍射角φ都較小,因此,相鄰明條紋之間的間距較小;反之,光柵的光柵常數越小,相鄰明條紋對應的衍射角φ相差越大,條紋之間的距離就越大。

　　2)給定光柵,即光柵常數一定,對于同一級明紋(k一定)入射光波長較大時,相對應的衍射角φ也較大;反之,波長較小時,相對應的衍射角φ也較小。因此,用白光照射光柵時,除中央明紋外,其他各級明條紋都形成彩色的光譜(紫光的衍射角較小,紅光的衍射角較大)。

　　3)由于,因此光柵常數與入射光波長一定時, k值不可能是無限的,即明條紋的數目是有限的。

　　4.小圓孔衍射、光學儀器分辨率

　　單色平行光垂直入射在小圓孔上,經凸透鏡會聚,在位于透鏡焦平面的屏幕上出現明暗交替的環紋,中心光斑稱為愛里斑。

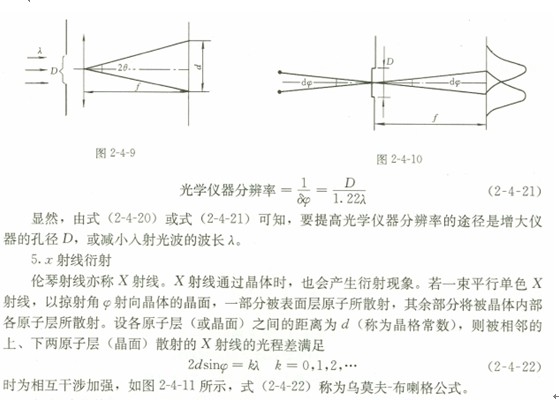

　　若入射光波長為λ,圓孔直徑為D,透鏡焦距為f,愛里斑直徑為d,如圖2-4-9所示,愛里斑對透鏡光心張角2θ為

　　對一個光學儀器來說,如果一個點光源的衍射圖樣的中央最亮處(愛里斑中心)恰好與另一個點光源的衍射圖樣的第一個最暗處相重合,如圖2-4-10所示,這時兩個點光源、恰好能被儀器分辨(該條件稱瑞利準則)。此時,兩個點光源的衍射圖樣的中央最亮處 (兩個愛里斑的中心)之間的距離為愛里斑的半徑,兩個點光源對透鏡光心的張角為
