[例4-3-11] 圖4-3-29所示，均質圓盤可繞O軸在鉛垂面內轉動，圓盤的質量為m，半徑為R。在圓盤的質心C上連接一剛性系數為k的水平彈簧，彈簧的另一端固定在A點，CA=2R為彈簧的原長，圓盤在常力偶矩M的作用下，由最低位置無初速地繞O軸向上轉。試求圓盤到達最高位置時，軸承O的約束反力。

　　[解] 取圓盤為研究對象。其在鉛垂平面內作定軸轉動，質心作圓周運動。當圓盤的質心轉到最高位置時，作用在其上的力有重力P、彈性力F、矩為M的力偶及軸承處的反力X0與Y0，如圖4-3-29(b)所示。由題意知，欲求圓盤達最高位置時的反力X0與Y0，必須先解出該瞬時圓盤質心的加速度，故本題屬動力學第一類和第二類的綜合問題。

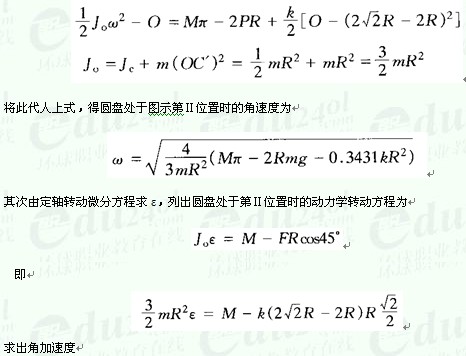

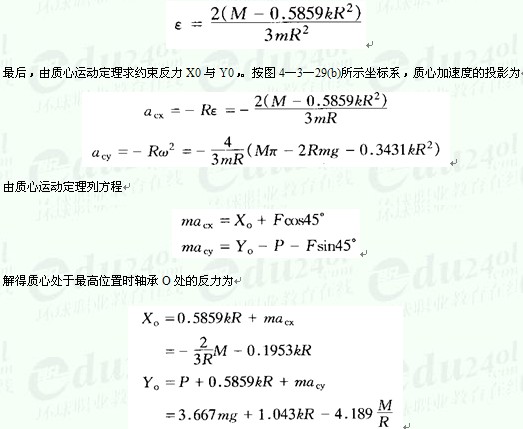

　　首先由動能定理求圓盤的角速度ω。因初始處于靜止，所以質心由最低位置運動到最高位置時，具體動能定理可寫為

　　本題在求得ω后，為什么不用dω/dt求ε呢?因上面用動能定理求到的角速度是質心處于最高位置時，角速度的特定值，故不能求導。如求——般位置的ω，計算彈性力的功很繁，因此，不用這種方法，而是用定軸轉動微分方程求ε。所以用哪個方法，哪個定理，求什么量要根據題目的具體情況而定。

　　另外，定軸轉動剛體的軸承約束反力，一般應假定為兩個分力X0、Y0，不要無根據地丟掉一個分力。

　　解題時應注意的問題

　　1.計算功時除必須注意其正負號外，還必須注意內力所作的功;在計算動能時，必須用相應的絕對速度或絕對角速度來表示。

　　2.若應用動能定理的微分形式求加速度時，需列出任意瞬時系統的動能及元功的表達式。

　　3.勢能的計算，應明確勢能是相對給定的零勢能位置而定的。在同一系統中的不同勢力可取不同的零勢面。
