九、靜定組合結構
由軸力桿和受彎桿組成的結構稱為組合結構。
計算組合結構內力時，應注意區分軸力桿和受彎桿。在隔離體上，軸力桿的截面上只有軸力，受彎桿的截面上，一般有彎矩、剪力和軸力。

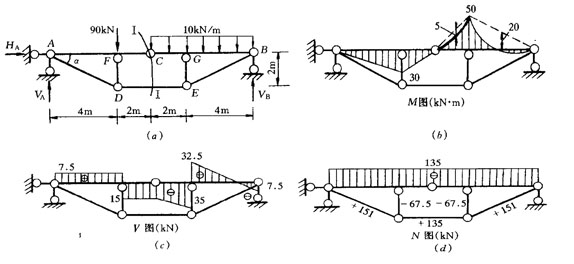

[例2－5] 求作圖2―17a所示組合結構的彎矩、剪力、軸力圖。
[解] 此組合結構中，除AC、BC桿為受彎桿件外，其余均為軸力桿。
(1)求支座反力
由整體平衡條件，得VA＝VB＝75kN，HA＝0。
(2)通過鉸C作I―I截面，由該截面左邊隔離體的平衡條件ΣMc=0，得NDE＝135kN(拉力)；由ΣY=0，Qc＝―15kN；由ΣX=0，得NC＝―135kN(壓力)。
(3)分別由結點D、E的平衡條件，得NDA＝NEB＝151kN(拉力)，NDF＝NEG＝67.5kN(壓力)。
(4)根據鉸C處的剪力Qc及軸力Nc，并按直桿彎矩圖的疊加法就可繪出受彎桿AFC、BGC的彎矩圖。
(5)M、Q、N圖分別如圖2―17b、c、d所示。
