3.7 RLC串聯交流電路
3.7.1 相量法分析電壓與電流關系 復阻抗

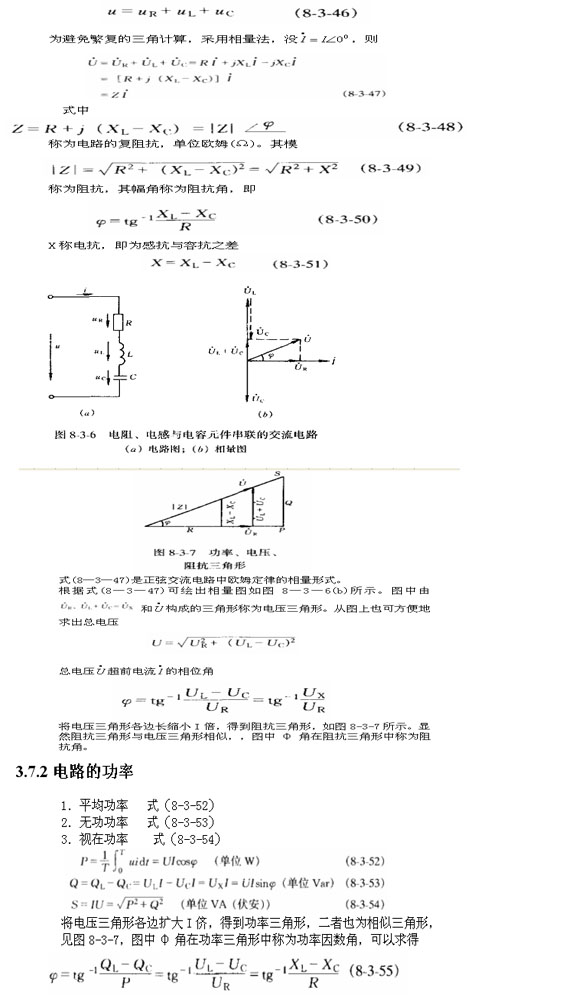

圖8―3―6(a)所示為R、L和C串聯電路，各元件上流過相同的電流i，設i=Imsinωt，為參考正弦量，則總電壓
3.7.3 參數對電路性質的影響
當XL>XC，有UL>UC、QL>QC，稱電路為感性電路。這時φ>0，電壓超前于電流。
當XLC，有ULC、QLC，稱電路為容性電路。這時φ<0，電壓滯后于電流。
當XL=XC，有UL=UC、QL=QC，電路中電容和電感的無功功率完全補償，稱電路為阻性電路。這時φ=0，電壓與電流同相，電路發生諧振。
[例8-3-3] 兩個線圈串聯，如圖8-3-8所示。已知Zl中Rl=5Ω，L1=1.05mH，Z2中R2=20Ω，L2=80.5mH，I=10A，f=50Hz。
求：總電壓U，總功率P和總無功功率Q。
