3.5 電感元件及其交流電路
3.5.1 電感元件

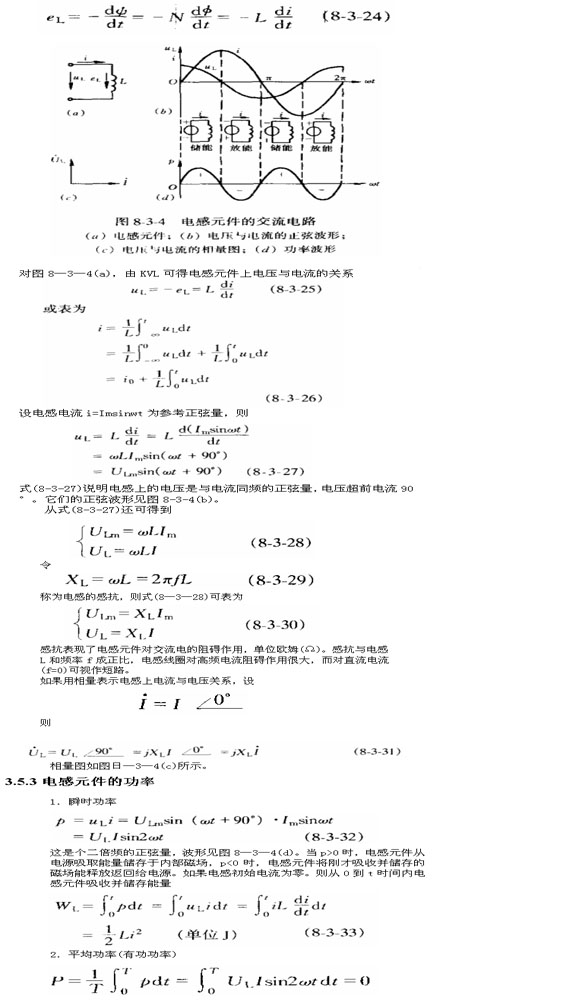

電感元件是產生磁通和儲存磁場能量的一類器件的模型。圖8―3―4(d)是電感元件的電路符號。一個無鐵芯線圈，當其阻值很小可以忽略時，就可以用一個電感元件來表示。
當有電流流過線圈，就會在線圈中產生磁場。電流i的正方向和磁通φ的正方向符合右螺旋定則。如果線圈為N匝，所產生的磁通與全部N匝線圈相交鏈，則線圈的磁鏈為φ=Nφ，磁通和磁鏈的單位都是韋伯(Wb)。線圈的電感L就定義為磁鏈φ與電流i的比值(正比關系)
單位為亨利(H)。
3.5.2 電感元件上電壓與電流的關系
說明在―個周期內，電感從電源吸取的能量等于返回給電源的能量，電感元件不消耗能量，是一個儲能元件。
3.無功功率
表示電感元件與電源之間能量交換的規模，規定等于瞬時功率最大值，單位乏(var)
