$lesson$　　一、概述

　　陽朔龍脊山隧道全長501米，隧道寬度為12米，本隧道自陽朔漓江大橋引出，距大橋50米。屬桂林地區的重點工程，本隧道圍巖裂隙水與斷層帶水比較豐富，設計要求在復合式襯砌及加強段模筑襯砌背后拱部、邊墻均設置防水板。陽朔龍脊山隧道采用了EVA聚醋酸乙烯防水板。本材料抗撕裂性能好，可大幅拼接。為防止防水板被噴層凸起部位擠破并利于濾水，在EVA防水板與噴層間加設土工布濾水層構成復合防水板。EVA防水板采用無釘敷設，接縫采用熱焊接方法。接縫的焊接是保證防水效果的關鍵。防水板背后設環向盲溝及縱向盲溝，盲溝采用Φ100軟式透水管，間距l(xiāng)Om，另用巾60PVC硬塑管將縱向盲溝的水引入水溝內。從而形成綜合立體通道的防排水結構。

　　二、材料性能

　　(一)復合防水板EVA聚醋酸乙烯防水板主要物理機械性能指標如下：比重：O.9l～0.93.拉伸強度：16.2MPa，斷裂伸長率%>610，低溫彎折性：-20℃，抗?jié)B透性：不滲水，毒性：無。防水板厚度1.2mm，幅寬2.2m.復合式防水板無紡布與防水板設在一起，無紡布采用150～300g/m2，其主要性能指標如下：拉伸強度：橫向≥380N/5cm，縱向≥350N/5cm，撕裂強度：橫向≥200N，縱向≥300N，延伸率：橫向40±10%，縱向50±10%，拉破強度：2800N.

　　(二)彈簧排水管以Φ2.6mm鋼絲繞制成Φ100mm、螺距3cm的彈簧圈。

　　(三)縱橫向排水管

　　縱向排水管采用直徑100mm彈簧排水管，橫向排水管為直徑60mm的PVC硬塑管。

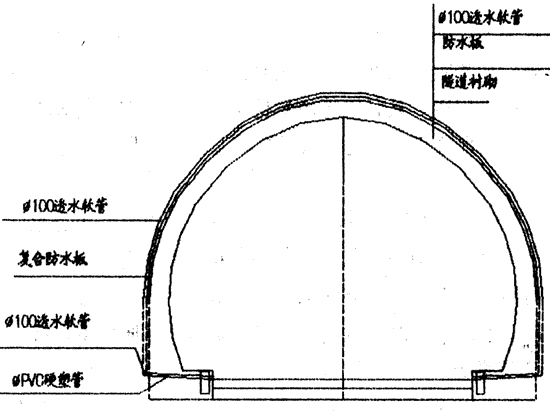

圖1  隧道防排水斷面圖

　　三、環向、縱向彈簧排水管及橫向排水管的安裝

　　環向排水管安裝首先延環向每隔1米錨釘一枚，錨釘露出砼的部位一般不能高于彈簧排水管的直徑，接著利用操作平臺，從一側向另一側用鐵絲將排水管密貼砼固定在懸掛錨釘上。臺車一定要穩固，錨釘錨于噴混凝土表面要牢固，以免彈簧管掉下砸傷人。每道彈簧盲管的端頭要有10cm的富余量，以便與縱向排水管搭接。彈簧排水管的間距為10m，施工中應根據地下水的實際情況進行調整，地下水豐富處可增加1～2道。

　　縱向彈簧排水管位于水溝底以上20cm，縱向彈簧排水管安裝首先按隧道的坡度每隔l米將錨釘錨于噴凝土表面，然后將排水管用鐵絲固定在錨釕上，另外在環向排水管的接頭處，將縱向彈簧排水管割破將環向排水管、橫向排水管分別與縱向排水管相聯，并將接頭密縫。
