第三節事故風險源項分析

　　源項分析是建設項目環境風險評價的基礎工作之一，其準確度直接關系環境風險評價的質量。環境風險評價的源項分析與安全評價的分析方法相同，但目的和側重點不同。安全評價通過源項分析，了解整個系統中潛在危險，找出事故原因和規律、發生概率，從而對系統進行調整和改進，消除潛在危險，以達到系統的安全最優化。建設項目環境風險評價中的源項分析是通過對建設項目的潛在危險識別及事故概率計算，篩選出最大可信事故，估算危險化學品泄漏量。在此基礎上進行后果分析，確定該項目風險度，與相關標準比較，評價能否達到環境可接受風險水平。源項分析的目的是通過對建設項目進行危害分析，確定最大可信事故、發生概率和危險性物質泄漏量。

　　一、源項分析步驟

　　源項分析是建設項目環境風險評價中最重要也是最困難的工作。源項分析的范圍和對象是建設項目所包含的所有工程系統，從物質、設備、裝置、工藝到與之相關的其他單元。這個過程既包含整個項目，又是其中一部分。通常將源項分析分為兩個階段，前一階段以定性分析為主，后一階段以定量為主。一般認為源項分析包括以下幾個步驟z

　　( 1) 劃分各功能單元。

　　通常按功能劃分建設項目工程系統，一般建設項目有生產運行系統、公用工程系統、儲運系統、生產輔助系統、環境保護系統、安全消防系統等。將各功能系統劃分為功能單元，每一個功能單元至少應包括一個危險性物質的主要貯存容器或管道。并且每個功能單元與所有其他單元有分隔開的地方，即有單一信號控制的緊急自動切斷閥。

　　(2 )篩選危險物質，確定環境風險評價因子。

　　分析各功能單元涉及的有毒有害、易燃易爆物質的名稱和貯量，主要列出各單元所有容器和管道中的危險物質清單，包括物料類型、相態、壓力、溫度、體積或重量。

　　(3 )事故源項分析和最大可信事故篩選。

　　根據清單，采用事件樹或事故樹法，或類比分析法，分析各功能單元可能發生的事故，確定其最大可信事故和發生概率。

　　(4 )估算各功能單元最大可信事故泄漏量和泄漏率。

　　編輯推薦：

　　2015年環境影響評價師內部密訓穩過四科

　　2015年環境影響評價師VIP套餐震撼推出

　　2015年環境影響評價師考試網絡輔導招生簡章

　　環境保護相關專業新專業和舊專業對應表

　　環境影響評價師污水處理技術答疑精選

　　環球網校友情提示：如果您在此過程中遇到任何疑問，請登錄環球網校環境影響評價師頻道及論壇,歡迎加入官方群：127666639，隨時與廣大考生朋友們一起交流!

　　二、泄漏量計算

　　1. 泄漏設備分析

　　不論建設期，還是施工期，由于設備損壞或操作失誤引起有毒有害、易燃易爆物質泄漏，將會導致火災、爆炸、中毒，繼而污染環境，傷害廠外區域人群和生態。因此泄漏分析是源項分析的主要對象。泄漏必然涉及設備，在建設項目環境風險評價中只有少數幾種類型生產設備是泄漏的重要源。可概括為以下10 種設備類型z

　　(1 )管道。包括管道、法蘭、接頭、彎管，典型泄漏事故為法蘭泄漏、管道泄漏、接頭損壞。

　　(2 )撓性連接器。包括軟管、波紋管、錢接臂，典型泄漏事故為破裂泄漏、接頭泄漏、連接機構損壞。

　　(3 )過濾器。包括濾器、濾網，典型事故為濾體泄漏和管道泄漏。

　　(4 )闊。包括球閱、栓、阻氣門、保險、蝶型閥，典型事故為殼泄漏、蓋孔泄漏，桿損壞泄漏。

　　(5 )壓力容器、反應槽。包括分離器、氣體洗滌器、反應器、熱交換器、火焰加熱器、接受器、再沸器，典型事故為容器破裂泄漏、進入孔蓋泄漏、噴嘴斷裂、儀表管路破裂、內部爆炸。

　　(6 )泵。包括離心泵、往復泵，典型事故為機殼損壞、密封壓蓋泄漏。

　　(7 )壓縮機。包括離心式壓縮機、軸流式壓縮機、往復式/活塞式壓縮機，典型事故為機殼損壞、密封套泄漏。

　　(8 )貯罐。包括貯罐連接管部分和周圍的設施，典型事故為容器損壞，接頭泄漏。

　　(9 )貯存器。包括壓力容器、運輸容器、冷凍運輸容器、埋設的或露天貯存器，典型事故為氣爆、破裂、焊接點斷裂。

　　( 10 )放空燃燒裝置/放空管。包括多岐接頭、氣體洗滌器、分離罐，典型事故為多岐接頭泄漏，或超標排氣。

　　2. 泄漏物質性質分析對于環境風險分析，應確定每種泄漏事故中泄漏的物質性質，與環境污染有關的性質有相(液體、氣體或兩相)、壓力、溫度、易燃性、毒性。由上述性質結合的幾種泄漏物在環境風險評價中特別重要，即：在常壓下的液體、受壓下的液化氣體、低溫下的液化氣體、加壓下氣體、沸液膨脹蒸氣爆炸物、有毒有害物的混合體。

　　3. 泄漏量計算

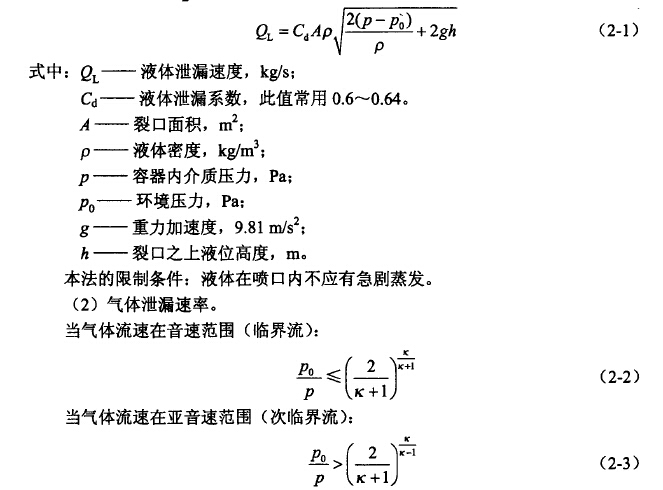

　　(1) 液體泄漏速率。

　　液體泄漏速度QL 用柏努利方程計算：

　　式中： p 一一容器內介質壓力， Pa;

　　Po 一一環境壓力， Pa;

　　K一一氣體的絕熱指數(熱容比〉，即定壓熱容Cp 與定容熱容Cv之比。

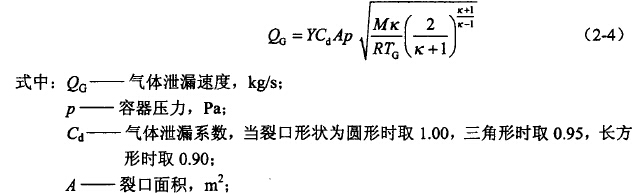

　　假定氣體的特性是理想氣體，氣體泄漏速度Qo 按下式計算z

　　式中： Cp一一兩相混合物的定壓比熱， JI (kg? K):

　　丑G一一兩相混合物的溫度， K:

　　玩一一液體在臨界壓力下的沸點， K:

　　H一一液體的汽化熱， J/kg 。

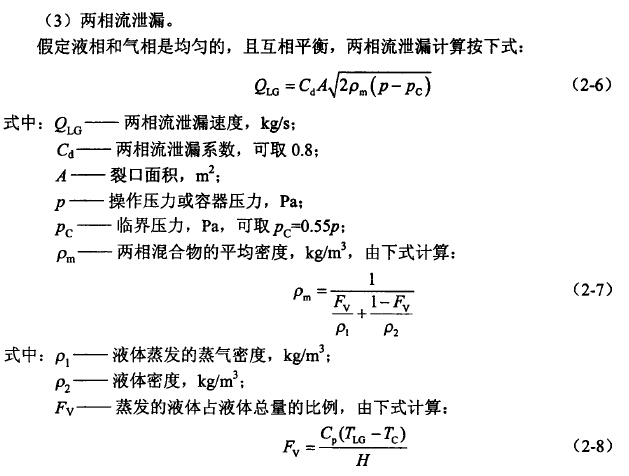

　　勾當Fv>l 時，表明液體將全部蒸發成氣體，這時應按氣體泄漏計算：如果Fv很小，則可近似地按液體泄漏公式計算。

　　編輯推薦：

　　2015年環境影響評價師內部密訓穩過四科

　　2015年環境影響評價師VIP套餐震撼推出

　　2015年環境影響評價師考試網絡輔導招生簡章

　　環境保護相關專業新專業和舊專業對應表

　　環境影響評價師污水處理技術答疑精選

　　環球網校友情提示：如果您在此過程中遇到任何疑問，請登錄環球網校環境影響評價師頻道及論壇,歡迎加入官方群：127666639，隨時與廣大考生朋友們一起交流!

　　(4 )泄漏液體蒸發。

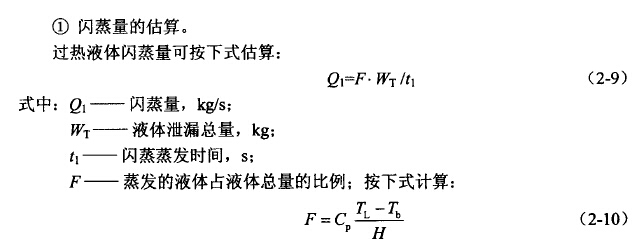

　　泄漏液體的蒸發分為閃蒸蒸發、熱量蒸發和質量蒸發三種，其蒸發總量為這三種蒸發之和。

　　式中： Cp 一一液體的定壓比熱， JI (kg? K);

　　TL 一一泄漏前液體的溫度， K;

　　凡一一液體在常壓下的沸點， K;

　　H一一液體的汽化熱， J/kg 。

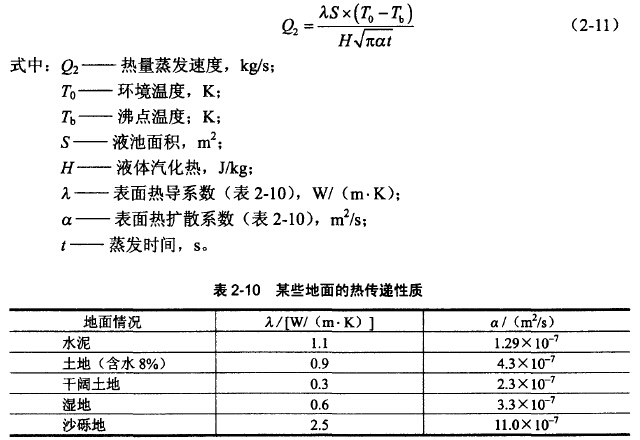

　　②熱量蒸發估算。

　　(2-9)

　　(2-10)

　　當液體內蒸不完全，有一部分液體在地面形成液池，并吸收地面熱量而汽化稱

　　為熱量蒸發。熱量蒸發的蒸發速度Qi 按下式計算z

　　液池最大直徑取決于泄漏點附近的地域構型、泄漏的連續性或瞬時性。有圍堪

　　時，以圍堪最大等效半徑為液池半徑：無圍堪時，設定液體瞬間擴散到最小厚度時，

　　推算液池等效半徑。

　　④液體蒸發總量的計算。

　　Wp=Q1t1 +Q2t2+Q3t3

　　式中： WP 一一液體蒸發總量， kg;

　　Qi 一一閃蒸蒸發速度， kg/s:

　　Qz 一一熱量蒸發速度， kg/s;

　　11 一一閃蒸蒸發時間， S;

　　h 一一熱量蒸發時間， S;

　　Q3 一一質量蒸發速度， kg/s:

　　!3 一一從液體泄漏到液體全部處理完畢的時間， s 。

　　三、最大可信事故概率確定

　　(2-13)

　　首先應明確，最大可信事故概率的含義是所有可預測的概率不為零，不一定是

　　概率最大事故，但是危害最嚴重的事故概率，常用事件樹分析法確定事故概率。

　　事件樹分析法是一種邏輯演繹法，它在給定一個初因事件的情況下，分析該初因事件可能導致的各種事件序列的后果，從而定性與定量評價系統特性。事件樹可以描述系統中可能發生的事件，是安全分析中的有效方法。世界銀行《工業污染事故評價技術手冊》把事件樹法推薦為事故泄漏后果分析方法。《建設項目環境風險影響評價技術導則》也推薦了這種方法。一般泄漏事故有四種z 易燃易爆氣體泄漏、毒性氣體泄漏、可燃液體泄漏和毒性液體泄漏。可以用四種典型事件樹形圖描述事故的各種后果，事件樹形圖每個分支點或每個節點，均展示出一個有關的泄漏問題。

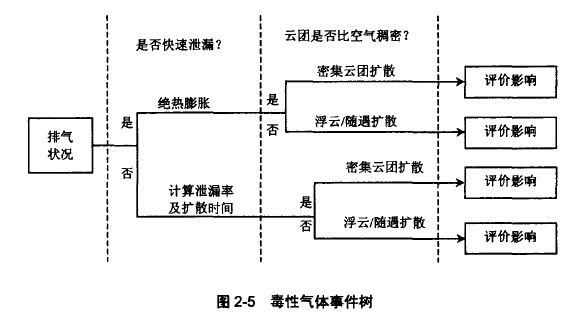

　　例如有毒氣體事件樹形圖(圖2-5 )。

　　事件樹的定量化是計算每條事件序列發生的概率。首先需確定初因事件發生頻率和各條事件概率，事件樹概率則由各條事件序列概率矩陣綜合計算分析求得。
