第二題

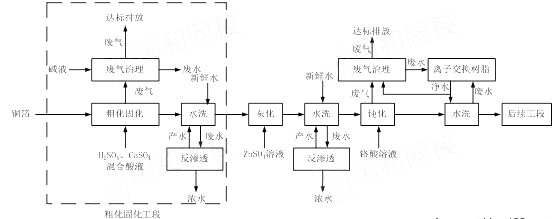

　　某公司擬在工業園區建設電解銅箔項目，設計生產能力為8.0×104噸/年，生產原料為高檔銅，生產工藝包括：硫酸溶銅、電解生箔、表面處理、裁剪收卷，其中表面處理工序流程見圖2-1，表面處理工序粗化固化工段水平衡圖見圖2-2，工業園區建筑物高度約10m-20m。

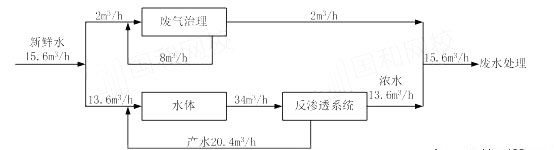

　　表面處理工序粗化固化工段水平衡圖見圖2-2

　　粗化固化工段廢氣經堿液噴淋洗滌后，通過位于車間頂棚的排氣筒排放，排氣筒距離地面高度15m。

　　擬將表面處理工序產生的反滲透廢水和粗化固化工段廢氣處理廢水以及離子交樹脂再生產生的廢水混合后處理，定期更換的粗化固化槽液，灰化槽液和純化槽液委外處理。

　　問題：

　　1、 指出本項目各種廢水混合處理存在的問題，提出調整建議。

　　2、 計算表面處理工序粗化固化工段水的重復利用率。

　　3、 評價粗化固化工段廢氣排放應調查哪些信息。

　　4、 指出表面處理工序會產生哪些危險廢物。

　　參考答案 (考友答題)

　　第二題

　　考友感嘆：以下是我做的認為正確的答案，歡迎大家點評指正。旨在共同交流，共同提高。本人沒有選擇做這題是一個重大錯誤(這應該是個送分題)。

　　1、存在的問題：離子交換樹脂再生產生的廢水中含有鉻，為一類污染物，含一類污染物的廢水在沒達標前不能與其它廢水混合。調整建議：采用化學沉淀法先對離子交換樹脂再生產生的廢水進行了處理，鉻達標后，再與其它廢水混合后處理。

　　2、粗化固化工段水的重復利用率：[(8+20.4)/(8+20.4+15.6)]×100%=64.5%

　　3、粗化固化工段廢氣經堿液噴淋洗滌后通過位于車間頂部的排氣筒排放，應調查下列信息：廢氣產生量，處理工藝，及排放情況：排氣筒名稱，坐標，底部海拔高度，排氣筒高度，內徑，煙氣出口流速，溫度，年排放小時數，排放工況，各廢氣排放因子排放量及排放濃度(排放源強)以及200m范圍內的建筑物高度。

　　4、危險廢物：廢棄離子交換樹脂，含銅、鋅、鉻的各類濃廢液、槽渣和污泥。

　編輯推薦：
