全國2011年7月自考工程制圖試題
瀏覽
收藏
全國2011年7月高等教育自學考試
工程制圖試題
課程代碼：02151
一、點線面作圖題(保留作圖線)(本大題共3小題，其中第1小題3分、第2小題3分，第3小題6分，共l2分)

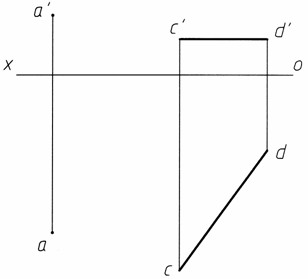

1.水平線AB與CD平行且等長，試完成AB的兩投影。

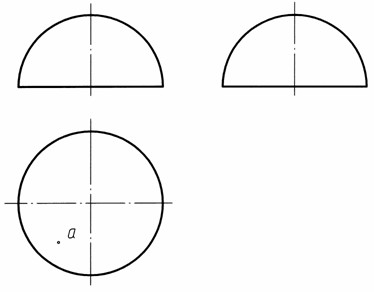

2.求作半圓球面上A點的正面投影和側面投影。
3.在平面ABC內作一條距V面30mm的正平線EF。EF長20mm，端點E在AB線上。
二、截交線作圖題(10分)

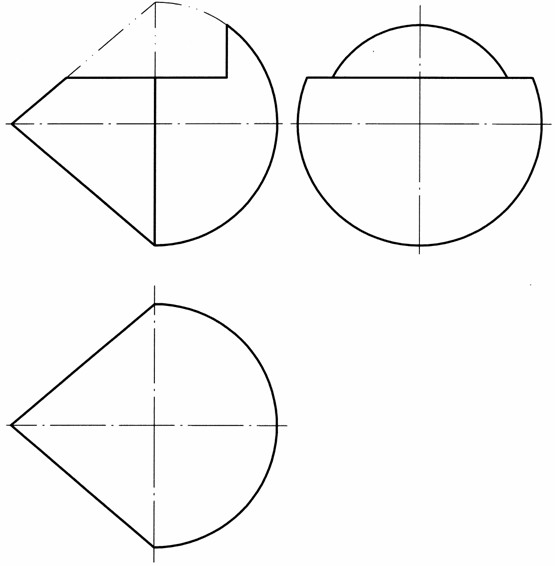

4.已知立體的主視圖和左視圖，畫出俯視圖中截交線及缺漏輪廓線的投影。
三、相貫線作圖題(10分)

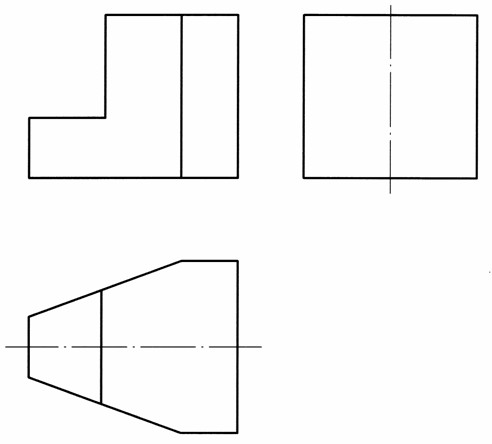

5.已知立體的俯視圖和左視圖，補畫主視圖中的相貫線投影。
四、組合體作圖題(本大題共2小題，其中第6小題6分，第7小題12分，共18分)

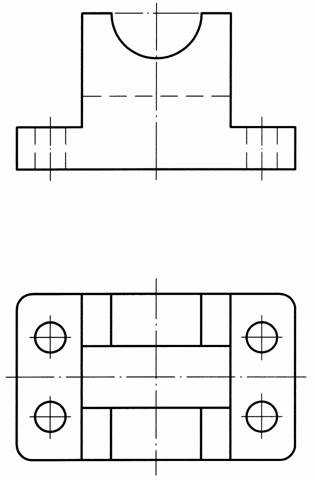

6.已知立體的主視圖和俯視圖，求左視圖。

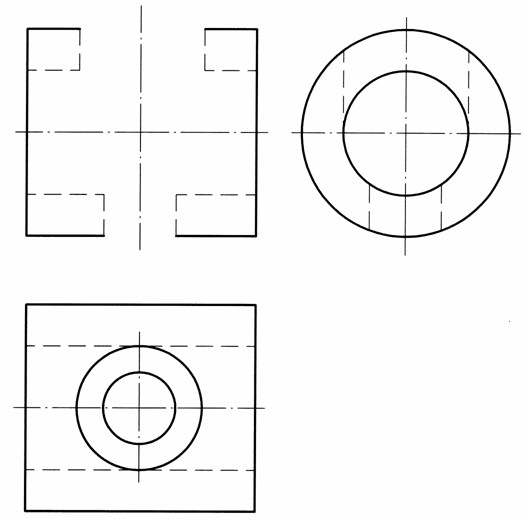

7.已知立體的主視圖和俯視圖，求左視圖(虛線不能省略)。
五、組合體尺寸標注題(12分)
8.標注組合體的尺寸，尺寸數值按1:1在圖中量取后取整數。
六、軸測圖作圖題(5分)

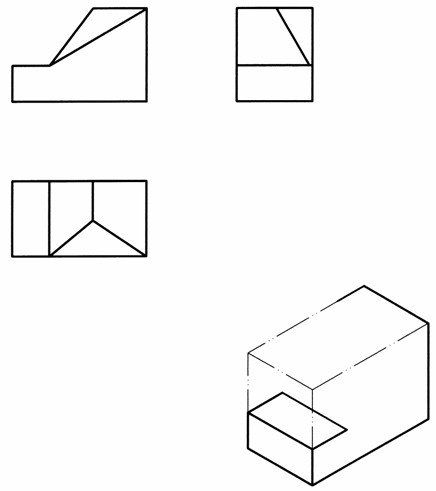

9.根據給定的三視圖，畫全立體的正等軸測圖。
七、表達方法作圖題(10分)

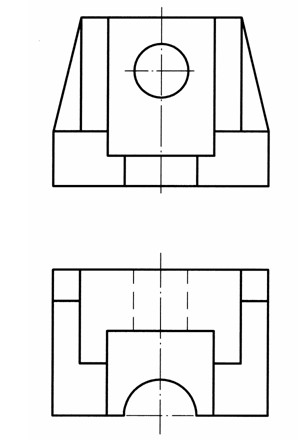

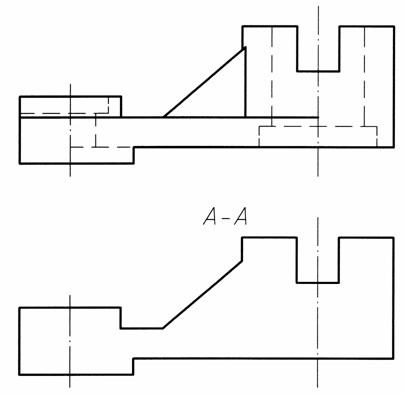

10.根據給出物體的主視圖和俯視圖，在中間空白線框內畫出A―A全剖視圖。
八、剖面圖作圖題(5分)

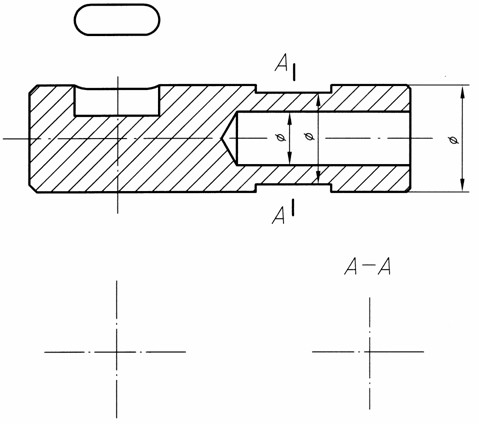

11.根據給定的主視圖和局部視圖，在下面左邊指定位置畫出長圓形槽的剖面圖(3分)，在下面右邊指定位置畫出A-A剖面圖(2分)。
九、標準件和常用件作圖題(8分)

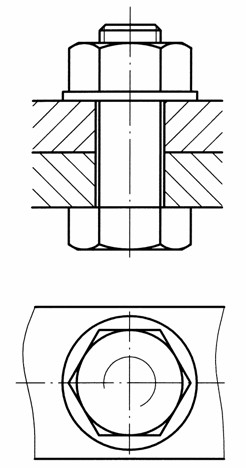

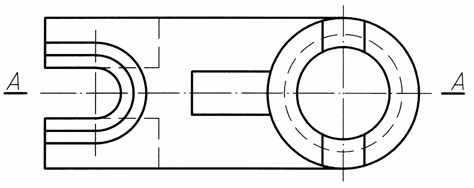

12.補全螺栓連接裝配圖主視圖和俯視圖中所缺的線。
十、讀零件圖題(本大題共10小題，每小題1分，共10分)

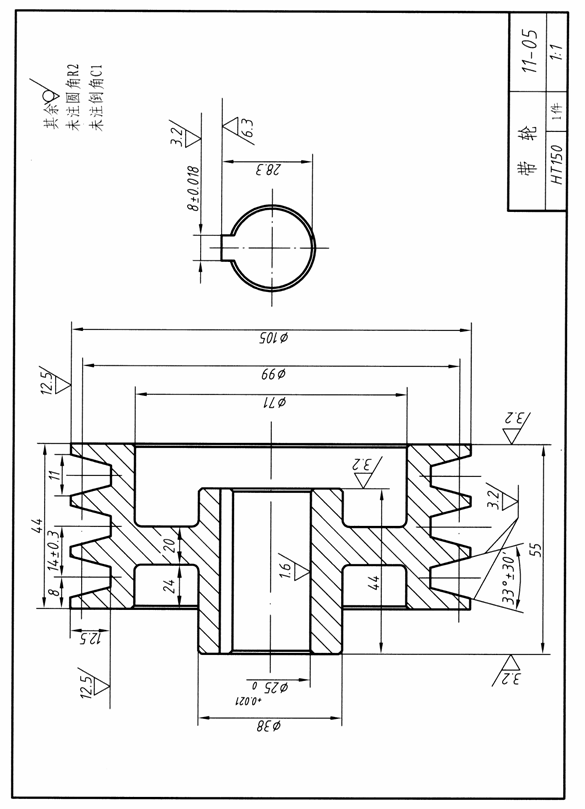

看懂帶輪零件圖(見13頁的零件圖)，回答下列問題：
13.該零件在四類典型零件中屬于______類零件。
14.帶輪 孔中的鍵槽寬度尺寸為______。
15.帶輪 孔的表面粗糙度代號中的Ra值是：______。
16.帶輪 孔的上偏差是：______。
17.帶輪 孔的下偏差是：______。
18.零件的材料是______。
19.有尺寸公差要求的尺寸：有______個。
20.未注倒角的尺寸是：______。
21.零件的徑向尺寸基準是：______。
22.帶輪采用主視圖和______視圖來表達零件的形狀。
