全國2011年7月高等教育自學考試

　　電力系統繼電保護試題

　　課程代碼：02302

　　一、單項選擇題(本大題共15小題，每小題1分，共15分)

　　在每小題列出的四個備選項中只有一個是符合題目要求的，請將其代碼填寫在題后的括號內。錯選、多選或未選均無分。

　　1.系統發生故障時繼電保護裝置的任務是( )

　　A.切除故障元件 B.減負荷

　　C.動作于信號 D.通知調度

　　2.當限時電流速斷保護靈敏度不滿足要求時，可考慮( )

　　A.采用過電流保護 B.與下一級電流速斷保護配合

　　C.與下一級過電流保護配合 D.與下一級限時電流速斷保護配合

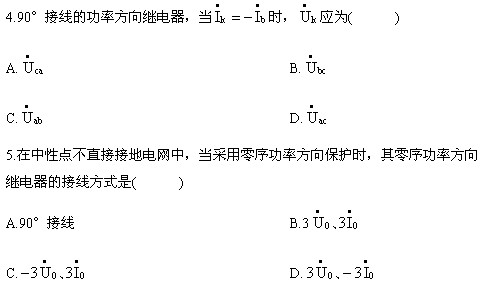

　　3.電流保護采用不完全星形接線方式，當遇有Y,d11接線變壓器時，應在保護的中線上再接一個繼電器，其作用是為了提高保護的( )

　　A.選擇性 B.速動性轉自環 球 網 校edu24ol.com

　　C.靈敏性 D.可靠性

　　6.保護安裝處到保護范圍末端的線路阻抗稱為阻抗繼電器的( )

　　A.測量阻抗 B.動作阻抗

　　C.負荷阻抗 D.整定阻抗

　　7.反應接地短路的阻抗繼電器，引入零序電流補償的目的是( )

　　A.消除出口三相短路死區 B.消除出口兩相短路死區

　　C.正確測量故障點到保護安裝處的距離 D.消除過渡電阻的影響

　　8.距離Ⅱ段保護，防止過渡電阻影響的方法是( )

　　A.采用記憶回路 B.引入第三相電壓

　　C.利用瞬時測定電路 D.采用90°接線方式

　　11.在距離保護的I、II段整定計算中乘以一個小于1的可靠系數，目的是為了保證保護的( )

　　A.選擇性 B.可靠性

　　C.靈敏性 D.速動性

　　12.縱差保護穩態情況下的不平衡電流產生原因是( )

　　A.兩端電流互感器計算變比與實際變比不同

　　B.兩端電流互感器磁化特性的差異

　　C.兩端電流互感器型號相同

　　D.兩端電流互感器變比相同

　　13.對于單側電源供電的網絡，為提高變壓器內部故障時靈敏度，比率制動型差動繼電器的制動線圈應接于( )

　　A.負荷側 B.電源側

　　C.小電源側 D.各側

　　14.發電機單繼電器式橫差保護中，當勵磁回路發生一點接地后，將切換片接入時間繼電器，目的是為了( )

　　A.防止勵磁回路兩點接地時保護誤動作

　　B.防止勵磁回路瞬間兩點接地時保護誤動作

　　C.防止勵磁回路一點接地后發生相間短路

　　D.防止勵磁回路一點接地后發生匝間短路

　　15.采用負序電流保護作為發電機的后備保護，是為了提高保護的( )

　　A.選擇性 B.速動性

　　C.靈敏性 D.可靠性

　　二、填空題(本大題共23小題，每小題1分，共23分)

　　請在每小題的空格中填上正確答案。錯填、不填均無分。

　　16.對相鄰元件起后備作用的保護稱_____________。

　　17.反應故障時電壓降低而動作的保護稱為_____________。

　　18.電流繼電器返回系數的概念是指返回電流與_____________的比值。

　　19.通過所研究保護裝置的短路電流為最大的運行方式稱為_____________。

　　20.電流速斷保護的主要優點是_____________、簡單可靠。

　　21.無時限電流速斷保護和限時電流速斷保護共同作用，構成了線路的_____________。

　　22.定時限過電流保護的動作時限整定原則是_____________。

　　23.在經常運行方式下，電流電壓聯鎖速斷保護的電流、電壓元件的保護范圍______________。

　　24.在雙側電源的網絡中，增加方向元件是為了提高保護的_____________。

　　25.90°接線下的功率方向繼電器，對于近處三相短路，由于電壓回路的記憶作用，可以_____________。

　　26.在中性點直接接地系統中，發生接地故障時，線路上零序功率方向實際是_____________。

　　27.中性點不接地電網發生單相接地故障時，接地相對地電壓為零，非故障相電壓升高_____________倍。

　　28.相位比較式方向阻抗繼電器的動作條件是_____________。

　　29.采用0°接線方式的阻抗繼電器，當發生相間短路時，故障相間的阻抗繼電器的測量阻抗等于_____________。

　　31.被保護線路越短，距離保護的整定值越小，受過渡電阻的影響越_____________。

　　32.在具有分支電源的網絡中，分支系數使測量阻抗增大，實際的保護范圍_____________。

　　33.對于距離保護，當保護越靠近振蕩中心，則受振蕩的影響就越_____________。

　　34.在高頻閉鎖方向保護中，有兩個電流起動元件，其中高靈敏度的起動元件的作用是_____________。

　　35.變壓器勵磁涌流在數值上是其額定電流的_____________倍。

　　36.在低電壓起動的過電流保護中，電流繼電器動作電流I_act取值是_____________。

　　37.能反應發電機定子繞組及其引出線相間短路的保護是_____________。

　　38.對于100MW及以上單元接線的發電機，反應定子繞組單相接地短路的保護是_____________。

　　三、簡答題(本大題共7小題，每小題4分，共28分)

　　39.對動作于跳閘的繼電保護有哪些基本要求?它們的含義是什么?

　　40.三段式電流保護是如何保證選擇性的?

　　41.在中性點直接接地電網中發生接地短路時，零序電壓和零序電流有何特點?

　　43.方向阻抗繼電器為何有死區?如何消除死區的影響?

　　44.變壓器勵磁涌流的含義是什么?有什么特點?

　　45.如何提高反應零序電壓的發電機定子繞組單相接地短路保護的靈敏性?

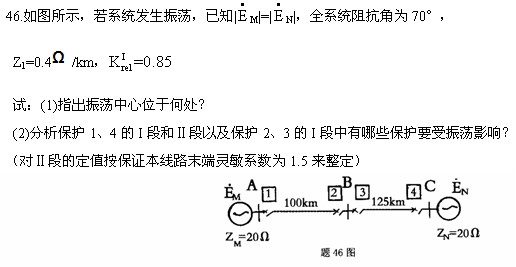

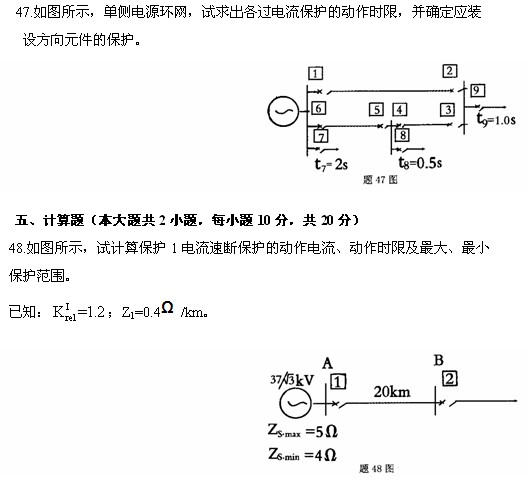

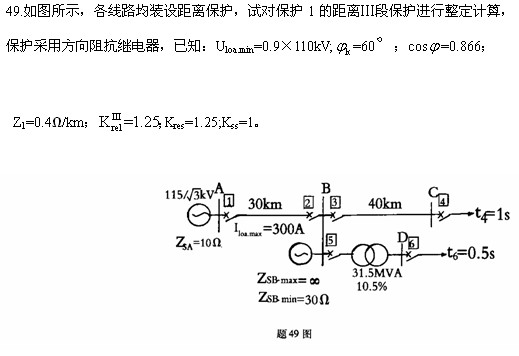

　　四、綜合分析題(本大題共2小題，每小題7分，共14分)
