浙江省2011年7月高等教育自學考試$lesson$

　　電器與電機試題

　　課程代碼：01640

　　一、填空題(本大題共20小題，每小題1分，共20分)

　　請在每小題的空格中填上正確答案。錯填、不填均無分。

　　1.不論是發電機還是電動機在負載運行時，電樞中都有電流流過，在磁場中必然產生______的作用，對轉軸便形成轉矩，稱作電磁轉矩T。

　　2.直流電動機的電刷兩端必須外接一______。

　　3.負載所需的功率P_L為一恒定值，負載轉矩T_L與轉速n成反比，稱為______。

　　4.直流電動機減弱磁通時，磁通Φ↓→β↑，且β與Φ²成反比，曲線______。

　　5.直流電動機的啟動方法有：全壓啟動、______、電樞回路串電阻啟動三種。

　　6.電動機工作在制動狀態時，其機械特性位于______象限。

　　7.變壓器中的鐵芯和______稱為變壓器器身，它是變壓器最主要的組成部分。

　　8.當把三相變壓器高、低壓繞組的線電勢 、 用時鐘法表示時，______所指數字即為變壓器連接組的標號。

　　9.用于測量電流的儀用互感器稱為______。

　　10.三相電機應具有三相對稱繞組，且在空間上應互差______電角度。

　　11.將啟動轉矩T_S與額定轉矩之比稱作______。

　　12.三相異步電動機Y-△降壓啟動時，其Y連接的啟動轉矩T_SY只有D連接啟動轉矩T_SD的______。

　　13.三相異步電動機電氣制動可分為能耗制動、反接制動和______。

　　14.單相異步電動機的兩相對稱繞組在制造時可以實現，但兩相互差90°電角度的電流只有通過______才能實現。

　　15.步進電動機根據勵磁方式的不同，可分為反應式、永磁式和______三種。

　　16.______是當信號輸入后，經過時間延時，觸點才能接通或斷開的電器。

　　17.自動開關能對電路或電氣設備發生的短路、過載及______等進行保護，動作后不需要更換元件。

　　18.三相異步電動機正、反轉控制電路中，若要電動機能夠?qū)崿F(xiàn)正、反轉，只要改變電動機三相電源的______的相序即可。

　　19.三相繞線型異步電動機可以通過滑環在轉子繞組中串接電阻或頻敏變阻器，以達到減小啟動電流，提高轉子電路的功率因數和增加啟動轉矩的目的，適合于______。

　　20.由于高、低壓繞組的接線方法(Y或D)不同，線電勢的______也不同，但總是30°的倍數。

　　二、判斷題(本大題共5小題，每小題3分，共15分)

　　判斷下列各題，正確的在題后括號內打“√”，錯的打“×”。

　　1.對于任何一臺直流電動機，其固有機械特性曲線可以有多條。( )

　　2.當保持變壓器額定容量不變時，改變副邊匝數在改變副邊電壓的同時也改變了副邊的電流。( )

　　3.三相異步電動機變級調速時，磁極對數P減少一倍，電動機轉速隨之減少一倍。( )

　　4.單相異步電動機電容分相啟動時，能在氣隙中形成接近于圓形的旋轉磁場。( )

　　5.熱繼電器在電動機保護電路中，只適合作過載保護而不宜作短路保護用。( )

　　三、簡答題(本大題共5小題，每小題4分，共20分)

　　1.直流電動機能否直接啟動?為什么?

　　2.簡述三相異步電動機的結構組成及其作用。

　　3.簡述三相異步電動機能耗制動的特點。

　　4.簡述交流伺服電動機幅值控制方式并畫出其接線圖。

　　5.簡述熔斷器熔體額定電流的選擇內容。

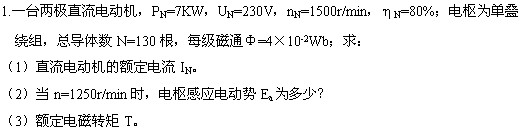

　　四、計算題(本大題共3小題，每小題10分，共30分)

　　2.有一臺S0-50/10型變壓器，U_2N=400KV，連接組標號為Y，yn。能否允許接入一臺額定電壓為400V、額定功率為45KW、功率因數為0.86的三相負載?

　　3.一臺D-20/10型變壓器，副邊電壓U_2N=220V，副繞組匝數N₂=80，如果要求變壓器在額定負載下運行，求：原繞組匝數，原、副繞組的額定電流I_1N、I_2N;可以接多少盞220V、40W的白熾燈?

　　五、設計題(本大題共15分)

　　根據下述要求為一臺三相鼠籠式異步電動機設計控制電路，并分析工作原理。

　　(1)能夠星形-三角形降壓啟動

　　(2)能夠兩地控制。

　　(3)有過載、短路、失壓保護。
