浙江省2011年4月高等教育自學考試

　　數字電路試題

　　課程代碼：02344

　　一、填空題(本大題共12小題，每空1分，共20分)

　　請在每小題的空格中填上正確答案。錯填、不填均無分。

　　1.在組合電路中，當輸入信號改變狀態時，輸出端可能出現虛假信號――過渡干擾脈沖的現象，叫做________。

　　2.一般的A/D轉換過程要經過取樣、保持、________和________四個步驟完成。

　　3.只有在時鐘的上升沿或下降沿時刻，輸入信號才能被接收，該種觸發器是________。

　　4.邏輯代數中的基本運算關系有________、________、________三種。

　　5.n變量的邏輯函數有________個最小項，任意兩個不同的最小項之積為________。

　　6.譯碼器的功能是對具有特定含義的輸入代碼進行“翻譯”，將其轉換成相應的輸出信號。________的功能與譯碼器的功能相反。

　　7.可擦除可編程ROM叫做________,其存儲的數據可以改寫。

　　8.觸發器接收輸入信號之前的狀態叫做現態，用________表示;觸發器接收輸入信號之后的狀態叫做次態，用________表示。

　　9.n位二進制計數器的模為________。

　　10.2048×8位的RAM有________根地址線，________根數據線。

　　11.________只有一個穩定狀態，一個暫穩態，在外加脈沖的作用下，可以從一個穩定狀態翻轉到一個暫穩態。

　　12.三態門有三種輸出狀態，分別是：________、________和________。

　　二、單項選擇題(本大題共15小題，每小題2分，共30分)

　　在每小題列出的四個備選項中只有一個是符合題目要求的，請將其代碼填寫在題后的括號內。錯選、多選或未選均無分。

　　1.下列各選項中，________是邏輯函數常用到的表示方法。( )

　　A.真值表 B.卡諾圖轉自環 球 網 校edu24ol.com

　　C.VHDL描述 D.A、B和C都是

　　2.EDA技術中使用最普遍的EDA設計入口語言是( )

　　A.VHDL B.MAX+plusII

　　C.CMOS D.TTL

　　4.下列選項中，________具有滯回特性。( )

　　A.基本RS觸發器 B.JK觸發器

　　C.D觸發器 D.施密特觸發器

　　5.“與陣列”和“或陣列”都可以編程的可編程邏輯器件是( )

　　A.PLA B.PROM轉自環 球 網 校edu24ol.com

　　C.PAL D.GAL

　　6.________是一種自激振蕩電路，不需要外加輸入信號，就可以自動地產生出矩形脈沖信號。( )

　　A.多諧振蕩器 B.單穩態觸發器

　　C.施密特觸發器 D.同步觸發器

　　7.要擴展成32K×16位的ROM,需要________片32K×8位的ROM。( )

　　A.8 B.16

　　C.2 D.4

　　8.下列電路中，屬于時序邏輯電路的是( )

　　A.編碼器 B.譯碼器

　　C.數值比較器 D.計數器

　　9.若要將10KHz的矩形波信號轉換為1KHz的矩形波信號，應采用( )

　　A.十進制計數器 B.二進制計數器

　　C.單穩態觸發器 D.施密特觸發器

　　10.某4位移位寄存器，現態為1111，若串行輸入始終為0，則經過4個移位脈沖后，該移位寄存器的內容為( )

　　A.0000 B.1000

　　C.1100 D.1110

　　11.在二進制譯碼器中，若輸入有5位二進制代碼，則輸出有________個信號。( )

　　A.32 B.16

　　C.8 D.4

　　12.同步RS觸發器的“同步”時指( )

　　13.如果將CMOS與非門作非門使用，則多余輸入端應做________處理。( )

　　A.全部接電源正極 B.部分接高電平，部分接地

　　C.全部接地 D.部分接電源正極，部分懸空

　　14.某8位二進制D/A轉換器，當輸入數字量只有最低位為1時，輸出電壓為0.02V，若輸入數字量只有最高位為1時，則輸出電壓為( )

　　A.0.039V B.2.56V

　　C.1.27V D.A、B、C都不是

　　三、計算題(本大題共2小題，每小題4分，共8分)

　　1.寫出二進制數1101.01的按權展開式，并轉換為十進制數。

　　2.寫出八進制數37.41的按權展開式，并轉換成二進制數。

　　四、化簡題(本大題共2小題，每小題5分，共10分)

　　1.用公式化簡法將函數Y= + D+ E，化簡成最簡“與或”式。

　　2.用圖形化簡法將函數F(A，B，C)=∑m(2、3、6、7)，化簡成最簡“與或”式。

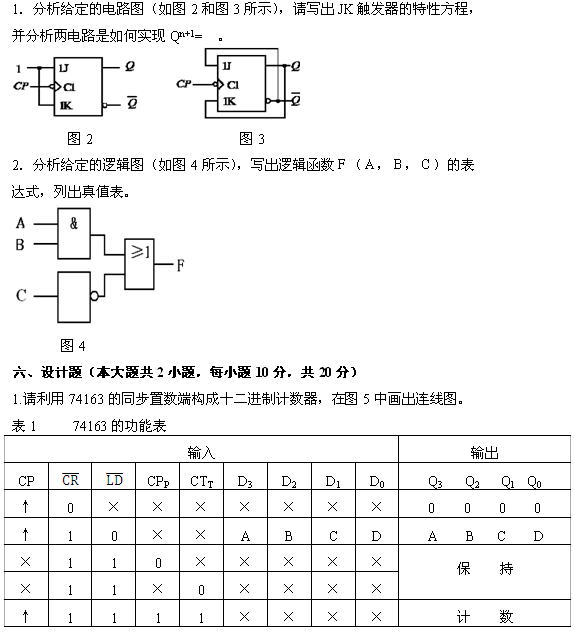

　　五、分析題(本大題共2小題，每小題6分，共12分)

　　2.設計一個舉重裁判表決器。設舉重比賽有三個裁判，一名主裁判A和兩名副裁判B、C，每個裁判面前有一個按鈕。杠鈴完全舉上的表決由每一裁判按一下自己面前的按鈕來確定。只有當兩個以上裁判(其中必須有主裁判)判明成功時，運動場響電鈴，表示舉重成功，其他情況電鈴不響，表示舉重失敗。求：

　　(1)列出此邏輯問題的真值表;

　　(2)寫出邏輯函數表達式;

　　(3)用組合邏輯電路(與非門)實現。
