浙江省2011年4月自考機械制圖(三)試題
更新時間：2011-05-26 15:40:06
來源：|0
瀏覽
收藏
瀏覽收藏
自學考試報名、考試、查分時間 免費短信提醒
浙江省2011年4月高等教育自學考試
機械制圖(三)試題
課程代碼：04107
一、填空題(本大題共7小題，每空2分，共20分)轉自環 球 網 校edu24ol.com
請在每小題的空格中填上正確答案。錯填、不填均無分。
1.標題欄的位置應位于圖紙的______。
2.在尺寸標注中SΦ代表______。
3.平面在所垂直的投影面上的投影是______。
4.表達一個零件，必須畫出______，其余視圖和圖形按需選用。
5.粗實線主要用于可見棱邊線、______和______等。
6.尺寸線的終端一般有______和______兩種形式。
7.組合體的組合形式可分為______和______兩種。
二、名詞解釋(本大題共5小題，每小題4分，共20分)
1.比例
2.圓弧連接
3.投影面垂直線
4.全剖視圖
5.向視圖
三、簡答題(本大題共3小題，每小題5分，共15分)
1.標題欄包含哪些內容?
2.組合體尺寸標注時如何做到尺寸清晰?
3.什么是軸測圖?軸測圖分為哪兩大類?我們通常用的正等軸測圖的特點是什么?
四、幾何作圖(本大題共12分)

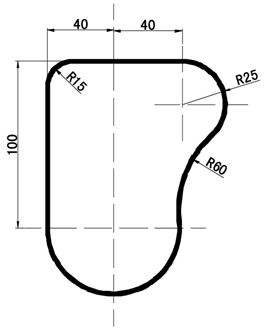

按照題中給出的圖形(非1∶1比例)，在空白處按圖中的尺寸1∶1畫該圖形，保留關鍵的輔助線，尺寸需要標注。

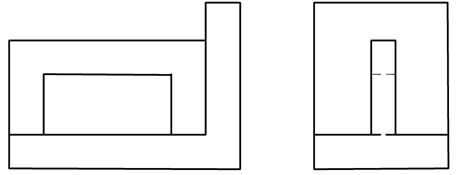

五、讀懂機件形狀，補畫視圖中遺漏的線條(本大題8分)

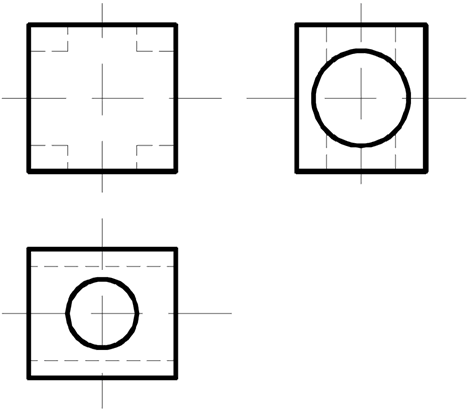

六、根據主視圖和左視圖，補畫俯視圖(本大題10分)

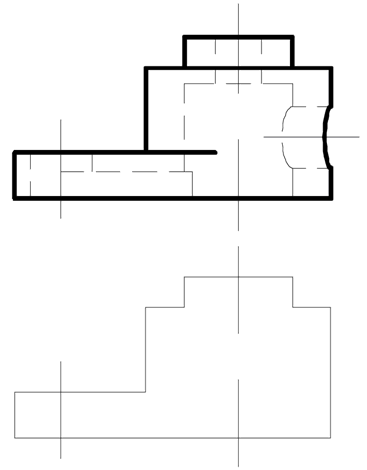

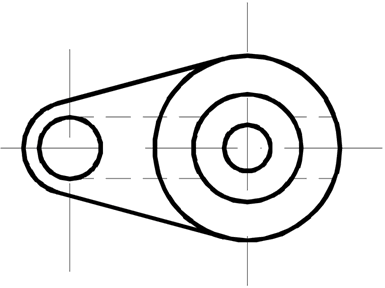

七、根據上、下圖給出的主視圖和俯視圖用正確的剖視方法，補畫圖中間的主視圖(本大題15分)
