全國2011年4月高等教育自學考試

　　電力系統繼電保護試題

　　課程代碼：02302

　　一、單項選擇題(本大題共15小題，每小題1分，共15分)轉自環 球 網 校edu24ol.com

　　在每小題列出的四個備選項中只有一個是符合題目要求的。請將其代碼填寫在題后的括號內。錯選、多選或未選均無分。

　　1.“四性”是對動作于跳閘的繼電保護提出的基本要求，以下不屬于“四性”要求的是( )

　　A.可靠性 B.靈敏性

　　C.靈活性 D.速動性

　　2.過電流繼電器的返回系數( )

　　A.小于0 B.小于1

　　C.大于1 D.等于1

　　3.在中性點非直接接地電網中，由同一變電所母線引出的并列運行的線路上發生跨線異相兩點接地短路時，采用不完全星形接線電流保護的動作情況是( )

　　C.100%切除兩條線路                                         D.不動作即兩條線路都不切

　　4.在中性點非直接接地系統中，線路上某點發生單相接地故障時，接在母線上的電壓互感器二次開口三角側的電壓大小( )

　　A.當故障點距母線越近，電壓越高 B.當故障點距母線越近，電壓越低

　　C.不管距離遠近，電壓基本相同 D.與故障前電壓相同

　　5.中性點不接地電網的接地保護中，無選擇性的是( )

　　A.絕緣監視裝置 B.零序電流保護

　　C.零序功率方向保護 D.縱聯差動保護

　　7.對于相同整定阻抗的全阻抗繼電器和方向阻抗繼電器，以下說法正確的是( )

　　A.全阻抗繼電器受過渡電阻的影響大 B.全阻抗繼電器受振蕩的影響小

　　C.方向阻抗繼電器受過渡電阻的影響小 D.方向阻抗繼電器受振蕩的影響小

　　8.以下不屬于構成輸電線路高頻通道的元件是( )

　　A.阻波器 B.電流互感器

　　C.結合濾波器 D.耦合電容器

　　9.高頻閉鎖方向保護有兩個電流起動元件，靈敏度高的起動元件的作用是( )

　　A.用于起動發信 B.用于起動跳閘

　　C.用于判斷短路方向 D.用于延時動作

　　10.變壓器瓦斯保護的主要元件是( )

　　A.氣體繼電器 B.電流繼電器

　　C.電壓繼電器 D.阻抗繼電器

　　11.在Y，d11接線變壓器縱差保護中，由于兩側TA型號不同，在差動回路中引起較大的不平衡電流，則此電流互感器的同型系數Kst取值應為( )

　　A.0 B.0.5

　　C.1 D.1.5

　　12.逆功率保護是為了防止以下哪種設備遭到損壞( )

　　A.發電機 B.汽輪機

　　C.勵磁機 D.水輪機

　　13.在發電機縱差保護原理接線中，中線上裝一個斷線監視繼電器，它是為了防止( )

　　A.電壓互感器二次側斷線

　　B.TA二次側斷線后，外部發生故障時縱差保護誤動作

　　C.內部故障電流過小

　　D.過電壓

　　14.在發電機縱差保護不平衡電流表達式中，可靠系數Krel取( )

　　A.0.13 B.1.3

　　C.13 D.130

　　15.應裝設失磁保護的發電機容量為( )

　　A.1MW及以上 B.50MW及以上

　　C.100MW及以上 D.300MW及以上

　　二、填空題(本大題共23小題，每小題1分，共23分)

　　請在每小題的空格中填上正確答案。錯填、不填均無分。

　　16.當電力系統發生故障時，繼電保護裝置的基本任務是_________。

　　17.靈敏性是指在設備的被保護范圍內發生金屬性短路時，保護裝置應具有的_________。

　　18.當元件(或線路)的主保護拒動時，由本元件(或線路)的另一套保護來實現后備，則稱之為_________。

　　19.繼電保護裝置一般由測量部分、_________和執行部分組成。

　　20.使電流繼電器動作的最小電流稱為_________電流。

　　21.當限時電流速斷保護與下一條線路無時限電流速斷保護配合時，動作時限應為_________秒。

　　22.從繼電保護的角度來看，電力系統的最大運行方式是指通過所研究保護裝置的短路電流為_________的運行方式。

　　23.為提高兩相不完全星形接線電流保護的靈敏度，通常采取在中性線上增設一只_________的方法。

　　24.定時限過電流保護越靠近電源側，動作時限越_________。

　　25.功率方向繼電器只加電壓時的潛動，稱_________。

　　26.變壓器低壓側無電源時，為提高零序保護的靈敏性，變壓器中性點應_________運行。

　　27.中性點經消弧線圈接地系統中，消弧線圈的補償方式有_________、欠補償和過補償方式。

　　28.中性點非直接接地電網中，若發生單相接地故障，_________接地后繼續短時運行。

　　29.整定阻抗是指_________到保護范圍末端的線路阻抗。

　　31.當正方向出口發生三相短路時，方向阻抗繼電器_________死區。

　　32.阻抗繼電器的最小精確工作電流用以保證將阻抗繼電器動作阻抗的誤差限制在_________以內。

　　33.在單側電源線路上，短路點過渡電阻對阻抗繼電器的影響是使測量阻抗_________，保護范圍縮短。

　　34.全阻抗繼電器和方向阻抗繼電器中，_________動作時具有方向性。

　　35.如何消除或減小_________的影響，是實現差動保護必須考慮的中心問題。

　　36.低電壓啟動的過電流保護主要由_________和電流元件組成。

　　37.發電機縱差保護是定子繞組及其引出線_________故障的主保護。

　　38.微機保護的基本算法是計算被測電氣量的大小和_________的方法。

　　三、簡答題(本大題共7小題，每小題4分，共28分)

　　39.何謂功率方向繼電器90°接線方式?它有什么優點?

　　40.試述階段式零序電流保護的整定原則。

　　41.寫出全阻抗繼電器比幅式和比相式的動作方程，并說明該繼電器的主要特點是什么?

　　42.試述高頻閉鎖方向保護的基本原理。

　　43.減小變壓器勵磁涌流對縱差保護影響的方法有哪些?

　　44.發電機單繼電器式橫差保護的作用是什么?在什么情況下帶時限跳閘?為什么?

　　45.如何判別斷路器失靈?

　　四、綜合分析(本大題共2小題，每小題7分，共14分)

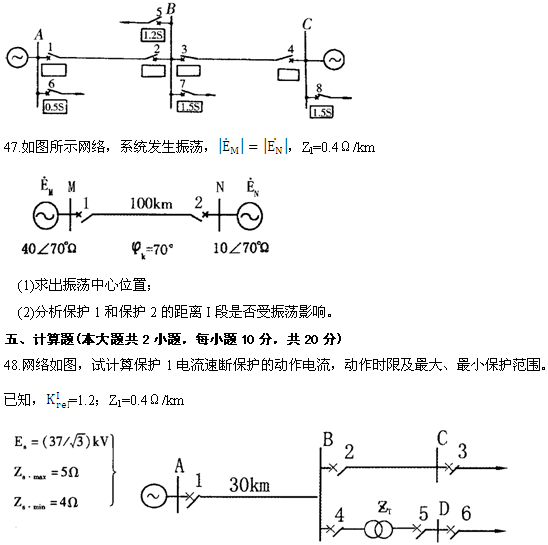

　　46.如圖網絡，各斷路器處均裝有過電流保護，試計算保護1―4的過電流保護動作時限，并說明保護1～8中哪些保護應裝設方向元件?(設電源處故障均有瞬動保護)
