室內采暖管道安裝：立管工程量計算實例
瀏覽
收藏

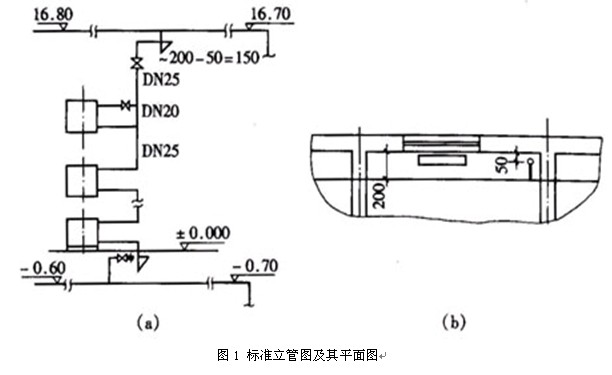

某六層住宅樓采暖系統標準立管及其平面如圖11所示，層高2.9m，用輻射對流TFDⅡ型散熱器落地安裝，供水干管始、末端標高分別為16.70m、16.80m，回水干管設在地溝內，始、末端標高分別為-0.60m、-0.70m，供、回水干管距內內面均為200mm，計算此立管的工程量。
解：①供水干管平均標高為(16.7+16.8)/2=16.75m
②回水干管平均標高為-(0.6+0.7)/2=-0.65m
③查圖集知該散熱器進出水口中心距離為600mm
④確定立管中心至墻表面為50mm
⑤立管工程量為：(地溝內的管一般需做保溫，所以單獨計算)
地下部分：DN25焊接鋼管1.1m
0.65+0.2-0.05+0.3(標準做法)=1.1m
地上部分：
DN25焊接鋼管13.6m
16.75+0.2-0.05+0.3-0.6×6=13.6m
DN20焊接鋼管0.6m(跨越管的長度)
⑵按立管圖計算
按立管圖分別統計不同管徑的立管數量和總數量，設某工程立管總根數為30根(所有立管均與標準立管相同)，其中DN15的8根，DN20的14根，DN25的8根，則此工程立管工程量為：
①先分規格計算
8根DN25立管
DN25焊接鋼管的長度：13.6×8=108.8m
DN20焊接鋼管的長度：0.6×8=4.8m
14根DN20立管
DN20焊接鋼管的長度：13.6×14=190.8m
DN15焊接鋼管的長度：0.6×14=8.4m
8根DN15立管
DN15焊接鋼管的長度：(13.6+0.6)×14=113.6m
②將同規格的鋼管進行匯總
DN25焊接鋼管：108.8m
DN20焊接鋼管：4.8+190.4=195.2m
DN15焊接鋼管：8.4+113.6=122m
