(三)三面投影圖的投影關系
在三面投影體系中，物體的X軸方向尺寸稱為長度，Y軸方向尺寸稱為寬度，Z軸方向尺寸稱為高度，如圖1-1-15所示。在物體的三面投影中，水平投影圖和正面投影圖在X軸方向都反映物體的長度，它們的位置左右應對正，即“長對正”。正面投影圖和側面投影圖在Z軸方向都反映物體的高度，它們的位置上下應對齊，即“高平齊”;水平投影圖和側面投影圖在Y軸方向都反映物體的寬度，這兩個寬度一定相等，即“寬相等”。
“長對正、高平齊、寬相等”稱為“三等關系”，它是形體的三面投影圖之間最基本的投影關系，是畫圖和讀圖的基礎。
(四)三面投影圖的方位關系

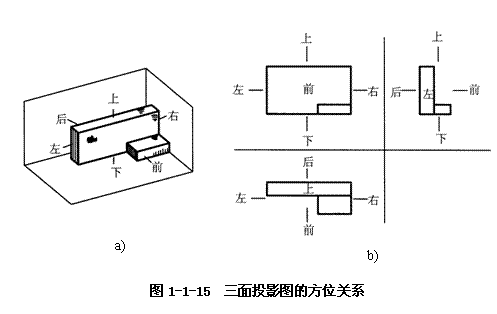

物體在三面投影體系中的位置確定后，相對于觀察者，它在空間就有上、下、左、右、前、后六個方位，如圖1-1-15a所示。這六個方位關系也反映在形體的三面投影圖中，每個投影圖都可反映出其中四個方位。V面投影反映物體的上下、左右關系，H面投影反映物體的前后、左右關系，W面投影反映物體的前后、上下關系，如圖1-1-15b所示。
