　　四、鋼筋混凝土構件的平面整體表示法

　　傳統的結構表示方法是將構件從結構平面布置圖中索引出來，再逐個繪制配筋詳圖。這種方法表示繁瑣，各地區不盡相同。為了保證結構施工圖的繪制實現全國統一，確保設計、施工質量，我國推出了國家標準圖集03G101《混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖》簡稱“平面表示法”。下面重點介紹鋼筋混凝土構件的平面整體表示法。

　　建筑結構施工圖平面表示法的表達形式，概括來講，是把結構構件的尺寸和配筋等，按照施工順序和平面整體表示法制圖規則，整體的直接表達在各類構件的結構平面布置圖上，再與標準構造詳圖相配合，即構成一套新型完整的結構施工圖。從而使結構設計方便、表達全面、準確、易隨機修正，大大簡化了繪圖過程?！捌矫姹硎痉ā备母锪藗鹘y表示法的逐個構件表達方式，是對我國目前混凝土結構施工圖設計方法的重大改革。

　　該圖集包括兩大部分內容：平面整體表示法制圖規則和標準構造詳圖。該方法主要用于繪制現澆鋼筋混凝土結構的梁、板、柱、剪力墻等構件的配筋圖。

　　因為板的平面配筋圖與傳統方法一致

　　KZ 框架柱 Q 剪力墻墻身

　　KZZ 框支柱 LL 連梁(無交叉暗撐、鋼筋)

　　XZ 芯柱 LL(JA) 連梁(有交叉暗撐)

　　LZ 粱上柱 LL(JG) 連梁(有交叉鋼筋)

　　QZ 剪力墻上柱 AL 暗梁

　　YDZ 約束邊緣端柱 BKL 邊框梁

　　YAZ 約束邊緣暗柱 KL 樓層框架梁

　　YYZ 約束邊緣翼墻柱 WKL 屋面框架梁

　　YJZ 約束邊緣轉角墻柱 KZL 框支梁

　　GDZ 構造邊緣端柱 L 非框架梁

　　GAZ 構造邊緣暗柱 XL 懸挑梁

　　GYZ 構造邊緣翼墻柱 JZL 井字梁

　　GJZ 構造邊緣轉角墻柱 JD 矩形洞口

　　AZ 非邊緣端柱 YD 圓形洞口

　　FBZ 扶壁柱

　　(二)梁的配筋圖畫法

　　梁平面整體配筋圖是在各結構層梁平面布置圖上，采用平面注寫方式或截面注寫方式表達。

　　1.平面注寫方式

　　平面注寫方式是在梁的平面布置圖上，將不同編號的梁各選一根，在其上直接注明梁代號、斷面尺寸B×H(寬×高)和配筋數值。當某跨斷面尺寸或箍筋與基本值不同時，則將其特殊值從所在跨中引出另注。

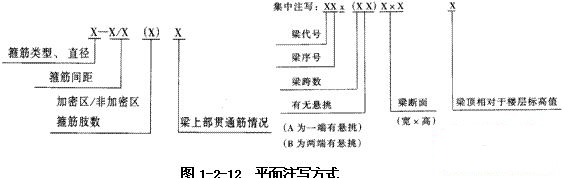

　　平面注寫采用集中注寫與原位注寫相結合的方式標注，如圖1-2-12所示。

　　原位注寫表達梁的特殊數值。將梁上、下部受力筋逐跨注寫在梁上、下位置，如受力筋多于一排時，用斜線“/”將各排縱筋自上而下分開。

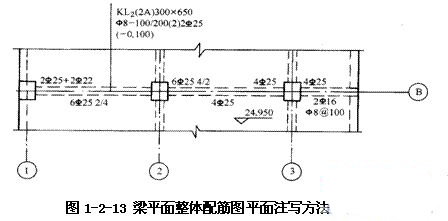

　　如圖1-2-13表達了在B軸線上梁的情況，引出線部分為集中標注。KL2(2A)300mm×650mm為2號框架梁，有兩跨，一端有懸挑、梁斷面300mm×650mm;φ8-100/200(2)2φ25表明此

　　梁箍筋是φ8mm間距200mm，加密區間距100mm，2φ25表示在梁上部貫通直徑為25mm的鋼筋2根;(-0.100)表示梁頂相對于樓層標高24.950低0.100m，在B軸與①～②軸之間梁下部中間段6ф25 2/4為該跨梁下部配筋，上一排縱筋為2φ25，下一排縱筋為4φ25全部伸人支座。在①軸處梁上部注寫的2ф25+2ф22，表示梁支座上部有四根縱筋，2ф25放在角部，2ф22放在中部。當梁支座兩邊的上部縱筋相同時，可僅在一邊標注配筋值，另一邊省略不注，如②軸梁上端所示。當集中注寫的數值中某一項(或幾項)數值不適用于某跨或某懸挑部分時，則按其不同數值原位注寫在該跨或該懸挑部分處，施工時，按原位標注的數值優先選用。如③軸右側懸挑梁部分，下部標注φ8-100，表示懸挑部分的箍筋通長都為φ8間距100的兩肢箍。

　　梁支座上部縱筋的長度根據梁的不同編號類型，按標準中的相關規定執行。
