　　三、樓梯結構圖

　　樓梯結構施工圖包括樓梯結構平面圖和樓梯結構剖面圖。來源造價100分網站/.

　　樓梯結構平面圖主要表示樓梯類型、尺寸、結構及梯段在水平投影的位置、編號、休息平臺板配筋和標高等。

　　樓梯結構剖面圖主要表示各樓梯段、休息平臺板的立面投影位置、標高、樓梯板配筋詳圖。讀圖舉例：圖1-2-10、圖1-2-11是某住宅樓梯結構圖。

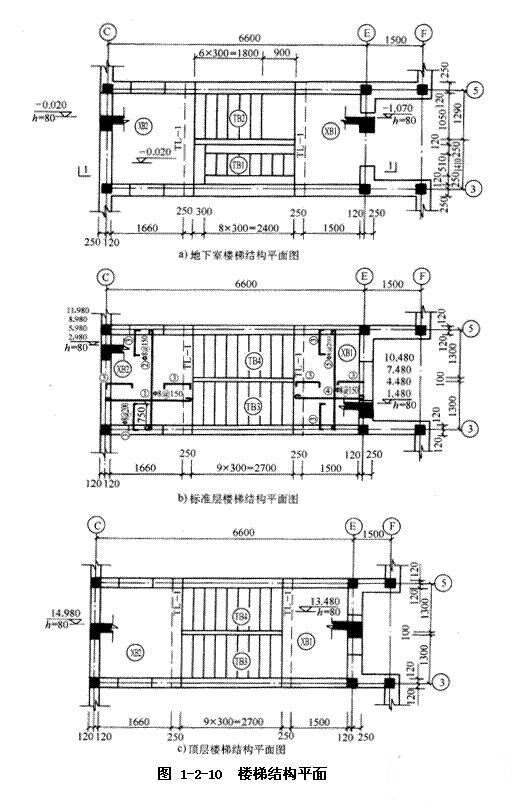

　　(一)圖1-2-10為樓梯結構平面圖

　　從圖中看出樓梯位于C～E與③～⑤軸線間，從地下室上到第一休息平臺(標高-1.070m)共有9級踏步，每步寬300mm;TBl、TB2分別是踏步板l、踏步板2的編號，從圖1-2-10a中看到TBl、TB2的長為2400mm，寬分別為1100mm，1170mm，其中TBl只在中間510mm范圍內有踏步，兩邊為斜平板。TLl表示支撐樓梯平臺板的平臺梁。XBl、XB2表示兩個休息平臺板，其標高分別為-1.070m，-0.020m，板厚h=80mm。在圖1-2-10b中畫出了平臺板XBl、XB2的配筋情況。
