裝飾施工圖
一、概述
裝飾施工圖是用于表達建筑物室內室外裝飾形狀和施工要求的圖樣。它是以透視效果圖為主要依據，采用正投影法的繪制方法反映建筑裝飾結構、裝飾造型、飾面處理，及其家具、陳設布置的圖樣。
(一)裝飾施工圖的特點
建筑裝飾施工圖與建筑施工圖在圖示方法、尺寸標注、圖例符號上等基本相同，其制圖與表達應遵守《房屋建筑制圖統一標準》CB/T50001―2001規定。但建筑裝飾施工圖是在建筑施工圖的基礎上，結合環境藝術要求，更詳細表達建筑空間的裝飾做法及整體效果，與建筑施工圖又有差異，主要表現在：
1.裝飾施工圖涉及的面廣。它不僅與建筑形狀、功能有關，而且與室內水、暖、電等設備有關，還與建筑內的家具陳設、綠化以及室內配套產品有關。因此有時會出現建筑制圖、家具制圖、園林制圖、和機械制圖并存的現象。
2.裝飾施工圖的比例。裝飾施工圖不僅表示出建筑裝飾的整體情況，而且還表示裝飾的形式、結構與構造情況，采用的比例往往比較大，相當于建筑施工圖中的詳圖。
3.裝飾施工圖的圖例。由于建筑裝飾發展的速度相當快，許多圖例都沒有統一的標準，大多是在流行中互相沿用，有些還不具有普遍意義，有時須加文字注釋。目前常用的裝飾施工圖圖例見表1-2-2。
4.標準定型化設計少。可采用的標準圖集較少，大部分構配件需要畫詳圖進行詳細的說明。
5.裝飾施工圖細膩、生動。裝飾施工圖對細部的表示比建筑施工圖筆力要集中、細膩，如在大理石板材上畫石材肌理線，在玻璃或鏡面上畫反光等，使施工圖的圖像生動、形象，具有一定的裝飾感。
(二)裝飾施工圖的內容與排列
裝飾施工圖的內容包括基本圖和詳圖兩部分。基本圖有裝飾平面圖、裝飾立面圖、裝飾剖面圖。詳圖包括裝飾構配件詳圖和裝飾節點詳圖。
裝飾施工圖圖樣的排列原則是：表現性圖樣在前，技術性圖樣在后;裝飾施工圖在前，室內配套設備施工圖在后;基本圖在前，詳圖在后;先施工的在前，后施工的在后。

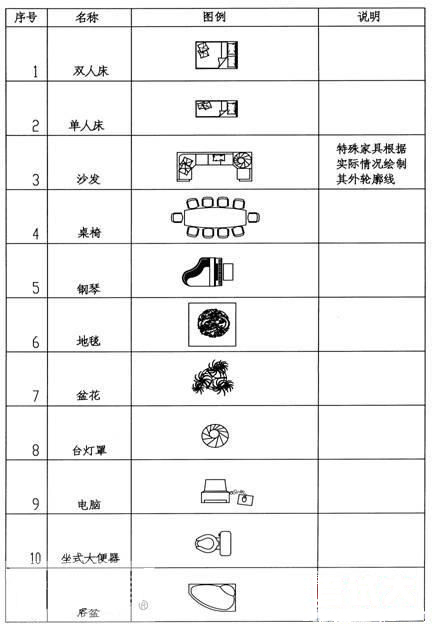

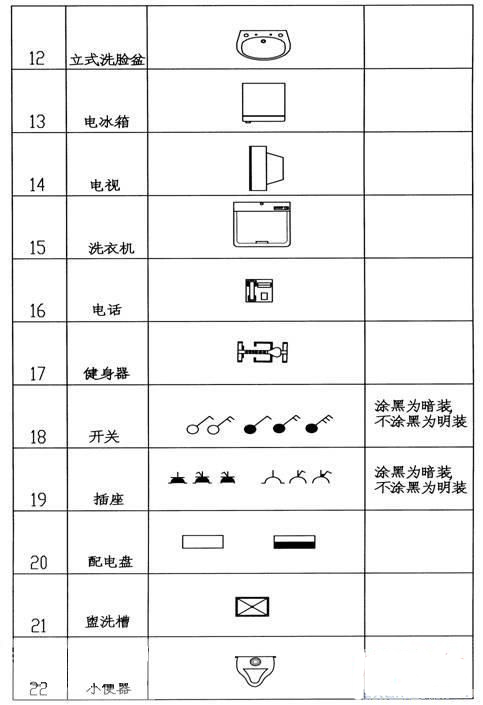

表1-2-2裝飾施工圖圖例
