管道工程安裝技術
一、管道工程技術的構成：
給排水管道系統、熱水供應管道系統、消防管道系統、燃氣管道系統、壓縮空氣管道系統、潔凈管道系統油氣管道系統以及其他工藝管道系統等。
二、管道工程系統按壓力、溫度、輸送介質的分類

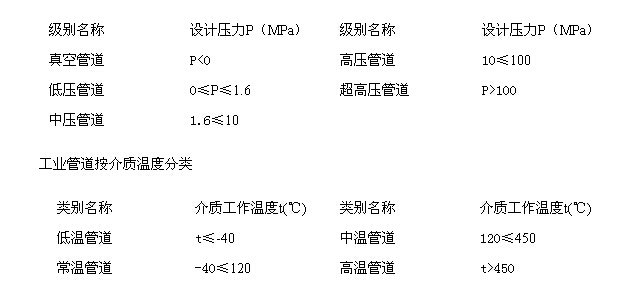

工業管道按壓力分級
按輸送介質的性質分類：
給排水管道、壓縮空氣管道、氫氣管道、氧氣管道、乙炔管道、熱力管道、燃氣管道、燃油管道、劇毒流體管道、有毒流體管道、酸堿管道、鍋爐管道、制冷管道、凈化純氣管道、純水管道。
三、管道工程施工程序
管道工程的一般施工順序是：施工準備(技術、人員、機具、材料、現場)→配合土建預留、預埋、測量→管道、支架預制→附件、法蘭加工、檢驗→管段預制→管道安裝→管道系統檢驗→管道系統實驗→防腐絕熱→系統清洗→資料匯總、繪制竣工圖→竣工驗收。
1. 長輸管道施工流程
長輸管道施工流程一般為：測量放線→施工作業帶清理、建筑施工運輸便道→防腐管運輸→加工坡口→再布管→管口準備 、管口組對→管口組對焊接→焊口檢驗→熱收縮套(帶)補口→管溝開挖→管道下溝→管口組對、管道焊接→焊口檢驗→清管及試壓→管溝回填→地貌恢復。
2. 埋地管道施工流程
埋地管道施工流程一般為：辦理動土手續→按圖測量、放線、打樁→挖管溝→溝底墊層處理→復測標高→管道預制、防腐→下管找正→管口連接→部分覆土回填→試壓前檢查→分段系統實驗→隱蔽前檢查→回填土→系統最終水壓實驗。
3. 管道安裝
4. 閥門安裝：閥門的檢查、安裝方向、兩種安裝工藝的閥門狀態
5. 支、吊架安裝
無熱位移的管道，其吊桿應垂直安裝。有熱位移的管道，吊點應設在位移的相反方向，按位移值的1/2偏位安裝。兩根熱位移相反或位移值不等的管道，不得使用同一吊桿。在熱負荷運行時，應及時對支、吊架進行檢查與調整。
導向支架或滑動支架的滑動面應潔凈平整，不得有歪斜和卡澀現象。其安裝位置應從支承面中心向位移反方向偏移，偏移量為位移值的1/2或符合設計文件規定，絕熱層不得妨礙其位移。
6. 靜電接地安裝
當每對法蘭或螺紋接頭間電阻值超過0。03Ω時，應設跨接線。管道系統達到對地電阻值超過100Ω時，應設兩處接地引線。接地引線宜采用焊接形式。
有靜電接地要求的鈦管道及不銹鋼管道，導線跨接或接地線不得與鈦管道及不銹鋼管道直接連接，應采用鈦板及不銹鋼板過渡。
