　　2014年電氣工程師考試發輸變電備考資料匯總

    某新建電廠一期安裝兩臺300MW機組，機組采用發電機一變壓器組單元接線接入廠內220kV配電裝置，220kV采用雙母線接線，有二回負荷線和二回聯絡線。按照最終規劃容量計算的220kV母線三相短路電流(起始周期分量有效值)為30kA，動穩定電流為81kA;高壓廠用變壓器為一臺50/25-25MVA的分裂變，半穿越電抗Ud=16.5%，高壓廠用母線電壓為6.3kV。請按各小題假設條件回答下列問題。(2011)

　　(1)本工程選用了220kVSF6斷路器，其熱穩定電流為40kA、3s，負荷線的短路持續時間為2s。試計算此回路斷路器承受的最大熱效應是下列哪項值?(不考慮周期分量有效

　　值電流衰減)

　　A.1800EA2s

　　B.1872kA2s

　　C.1890kA2s

　　D.1980kA2S

　　答案：[C]

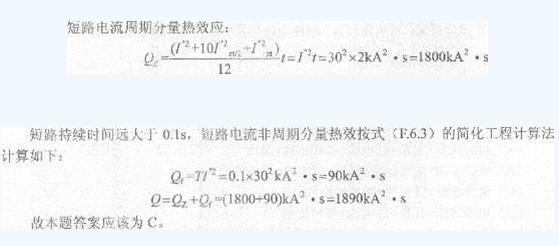

　　解答過程：根據《導體和電器選擇設計技術規定》(DL/T5222―2005)式(F6.2)有

　　(2)發電機額定電壓為20kV，中性點采用消弧線圈接地，20kV系統每相對地電容為0.45μF.消弧線圈的補償容量應選擇下列哪項數值?(過補償系數K取1.35，欠補償系數K取0.8)

　　A.26.1kVA

　　B.45.17kVA

　　C.76.22kVA

　　D.78.24kVA

　　答案：[B]

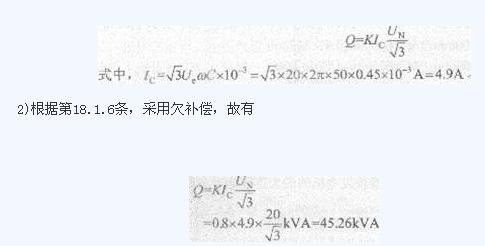

　　解答過程：1)根據《導體和電器選擇設計技術規定》(DL/T5222―2005)第18.1.4條式(18.1.4)有

　　(3)每臺機6.3kV母線分為A、B二段，每段接有6kV電動機總容量為18MW，當母線發生三相短路時，其短路電流周期分量的起始值為下列哪項數值?(設系統阻抗為0，KqD取5.5)

　　A.27.76kA

　　B.30.84kA

　　C.39.66kA

　　D.42.74kA

　　答案：[D]

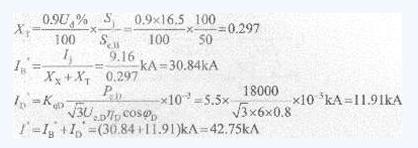

　　解答過程：根據《火力發電廠廠用電設計技術規定》(DL/T5153―2002)附錄M式(M4)：

　　(4)發電機額定功率因數為0.85，最大連續輸出容量為額定容量的1.08倍，高壓工作變壓器的計算容量按選擇高壓工作變壓器容量的方法計算出的負荷為46MVA，按估算廠用電率的原則和方法所確定的廠用電計算負荷為42MVA，試計算并選擇主變壓器容量最小是下列哪項數值?

　　A.311MVA

　　B.315MVA

　　C.335MVA

　　D.339MVA

　　答案：[D]

　　解答過程：解法1：根據《火力發電廠設計技術規程》(DL5000―2000)第13.1.5條：“容量為200MW及以上的發電機與主變壓器為單元連接時，該變壓器的容量可按發電機的最大連續容量扣除一臺廠用工作變壓器的計算負荷和變壓器繞組的平均溫升在標準環境溫度或冷卻溫度下不超過65。C的條件進行選擇。”故有

　　(根據條文說明第13.1.5條：扣除廠用工作變壓器的計算負荷是指以估算廠用電率的

　　原則和方法所確定的廠用電計算負荷)。
