　　2014年注冊電氣工程師低壓配電設計資料匯總

    接地故障保護

　　(1)一般規定

　　1、接地故障保護的設置應能防止人身間接電擊以及電氣火災、線路損壞等事故。接地故障保護電器的選擇應根據配電系統的接地型式，移動式、手握式或固定式電氣設備的區別，以及導體截面等因素經技術經濟比較確定。

　　2、本節接地故障保護措施所保護的電氣設備，只適用于防電擊保護分類為Ⅰ類的電氣設備。設備所在的環境為正常環境，人身電擊安全電壓限值(UL)為50V。

　　3、防止人身間接電擊的保護采用下列措施之一時，可不采用本節規定的接地故障保護。

　　a、采用雙重絕緣或加強絕緣的電氣設備(Ⅱ類設備);

　　b、采取電氣隔離措施;

　　c、采用安全超低壓;

　　d、將電氣設備安裝在非導電場所內;

　　e、設置不接地的等電位聯結。

　　4、采用接地故障保護時，在建筑物內應將下列導電體作總等電位聯結：

　　a、PE、PEN干線;

　　b、電氣裝置接地極的接地干線;

　　c、建筑物內的水管、煤氣管、采暖和空調管道等金屬管道;

　　d、條件許可的建筑物金屬構件等導電體。

　　上述導電體宜在進入建筑物處接向總等電位聯結端子。等電位聯結中金屬管道連接處應可靠地連通導電。

　　5、當電氣裝置或電氣裝置某一部分的接地故障保護不能滿足切斷故障回路的時間要求時，尚應在局部范圍內作輔助等電位聯結。輔助等電位聯結的有效性時校驗公式為：

　　R≤50/Ia

　　式中：R――可同時觸及的外露可導電部分和裝置外可導電部分之間，故障電流產生的電壓降引起接觸電壓的一段線段的電阻(Ω);

　　Ia――切斷故障回路時間不超過5s的保護電器動作電流(A)。當保護電器為瞬時或短延時動作的低壓斷路器時，Ia值應取低壓斷路器瞬時或短延時過電流脫扣器整定電流的1.3倍。

　　(2)TN系統的接地故障保護

　　1、TN系統配電線路接地故障保護的動作特性應符合下式要求：

　　Zs×Ia≤U0 (4.4.6)

　　式中：Zs――接地故障回路的阻抗(Ω);

　　Ia――保證保護電器在規定的時間內自動切斷故障回路的電流(A);

　　U0――相線對地標稱電壓(V)。

　　2、相線對地標稱電壓為220V的TN系統配電線路的接地故障保護，其切斷故障回路的時間應符合下列規定：

　　a、配電線路或僅供給固定式電氣設備用電的末端線路，不宜大于5s;

　　b、供電給手握式電氣設備和移動式電氣設備的末端線路或插座回路，不應大于0.4s。

　　3、當采用熔斷器作接地故障保護，應滿足下列要求。

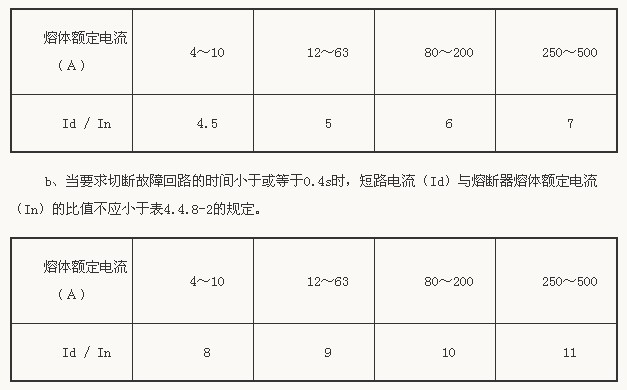

　　a、當要求切斷故障回路的時間小于或等于5s時，短路電流(Id)與熔斷器熔體額定電流(In)的比值不應小于下表的規定;

　　4、當配電箱同時有固定式電氣設備用電和移動式電氣設備用電的兩種末端線路引出時，應滿足下列條件之一：

　　a、自配電箱引出的全部線路，其切斷故障回路的時間不應大于0.4s;

　　b、使配電箱至總等電位聯結回路之間的一段PE線的阻抗不大于，或作輔助等電位聯結。其中UL：安全電壓限值為50V。

　　5、TN系統配電線路應采用下列的接地故障保護：

　　a、當過電流保護能滿足第2條要求時，宜采用過電流保護兼作接地故障保護;

　　b、在三相四線制配電線路中，當過電流保護不能滿足第2的要求且零序電流保護能滿足時，宜采用零序電流保護，此時保護整定值應大于配電線路最大不平衡電流;

　　c、當上述a、b款的保護不能滿足要求時，應采用漏電電流動作保護。

　　(3)TT系統的接地故障保護

　　1、TT系統配電線路接地故障保護的動作特性應符合下式要求：

　　RA?Ia≤50V

　　式中：RA――外露可導電部分的接地電阻和PE線電阻(Ω);

　　Ia――保證保護電器切斷故障回路的動作電流(A)。當采用過電流保護電器時，反時限特性過電流保護電器的Ia為保證在5s內切斷的電流;采用瞬時動作特性過電流保護電器的Ia為保證瞬時動作最小電流。當采用漏電電流動作保護器時，Ia為其額定動作電流IΔn。

　　2、TT系統配電線路內由同一接地故障保護電器保護的外露可導電部分，應用PE線連接至共用的接地極上。當有多級保護時，各級宜有各自的接地極。

　　(4)IT系統的接地故障保護

　　1、在IT系統的配電線路中，當發生第一次接地故障時，應由絕緣監視電器發出音響或燈光信號，其動作電流應符合下式要求：

　　RA×Id≤50V

　　式中：RA――外露可可導電部分的接地極電阻(Ω);

　　Id――相線和外露可導電部分間第一次短路故障的故障電流(A)，它計及泄漏電流和電氣裝置全部接地阻抗值的影響。

　　2、IT系統的外露可導電部分可用共同的接地極接地，亦可個別地或成組地用單獨的接地極接地。當外露可導電部分為單獨接地，發生第二次異相接地故障時，故障回路的切斷應符合TT系統接地故障保護的要求。當外露可導電部分為共同接地，則發生第二次異相接地故障時，故障回路的切斷應符合TN系統接地故障保護的要求。

　　(5)接地故障采用漏電電流動作保護

　　1、PE或PEN線嚴禁穿過漏電電流動作保護器中電流互感器的磁回路。

　　2、漏電電流動作保護器所保護的線路及設備外露可導電部分應接地。

　　3、TN系統配電線路采用漏電電流動作保護時，可將被保護的外露可導電部分與漏電電流動作保護器電源側的PE線相連接，并應符合規范規定的Zs×Ia≤U0的要求;

　　4、為減少接地故障引起的電氣火災危險而裝設的漏電電流動作保護器，其額定動作電流不應超過0.5A。

　　5、多級裝設的漏電電流動作保護器，應在時限上有選擇性配合。
